A termék részei

A fő részek

Ábra, amely az XLR adapter testének részeit mutatja.

  1. Mikrofontartó

  2. Rögzítőkerék

  3. Több illesztőfelületű talp

    Megjegyzés

    • Ne érintse puszta kézzel a több illesztőfelületű talp csatlakozóját.

  4. Konnektorvédő kupak

Kapcsolók/kapcsoló/konnektorok

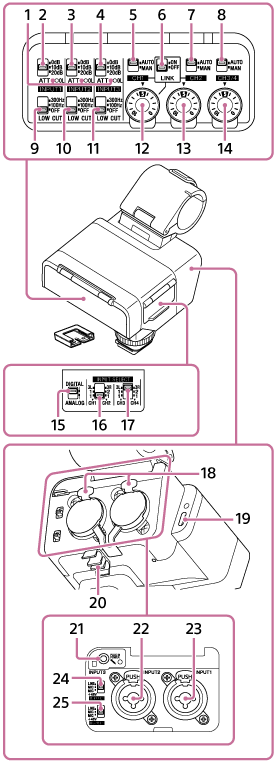

Ábra, amely az XLR adapter kapcsolóinak, kapcsolótárcsáinak és jack-csatlakozóinak elhelyezkedését mutatja.

  1. OL (túlterhelés) jelzőfények

    Felvillan, ha a bemeneti hangjel túl nagy ahhoz, hogy analóg vágást okozzon. Ilyen esetekben állítsa be a bemeneti szintet a csatlakoztatott eszközzel vagy az egység ATT kapcsolójával úgy, hogy a lámpa ne világítson működés közben.

  2. ATT (INPUT1) kapcsoló

    Válassza ki az INPUT1 konnektor standard bemeneti szintjét. Ez a kapcsolóbeállítás akkor aktív, ha az INPUT1 (LINE/MIC/MIC+48V) kapcsoló „MIC” vagy „MIC+48V” állásban van.

  3. ATT (INPUT2) kapcsoló

    Válassza ki az INPUT2 konnektor standard bemeneti szintjét. Ez a kapcsolóbeállítás akkor aktív, ha az INPUT2 (LINE/MIC/MIC+48V) kapcsoló „MIC” vagy „MIC+48V” állásban van.

  4. ATT (INPUT3) kapcsoló

    Válassza ki az INPUT3 konnektor standard bemeneti szintjét.

  5. AUTO/MAN (CH1) kapcsoló

    Válassza ki azt a módszert (automatikus/manuális), amellyel a fényképezőgép vagy számítógép CH1 kimeneti hangjának hangerejét beállítja.

  6. LINK kapcsoló

    Ha a kapcsolót „ON” állásba állítja, akkor a fényképezőgépen vagy számítógépen a CH2 kimeneti hang felvételi hangereje automatikusan követi a CH1 hangerejét. Ez hasznos, ha sztereó felvételt készít CH1 és CH2 üzemmódokban.

  7. AUTO/MAN (CH2) kapcsoló

    Válassza ki azt a módszert (automatikus/manuális), amellyel a fényképezőgép vagy számítógép CH2 kimeneti hangjának hangerejét beállítja.

  8. AUTO/MAN (CH3/4) kapcsoló

    Válassza ki a fényképezőgép CH3 és CH4 kimeneti hangjának hangerejét beállító módszert (automatikus/manuális).

  9. LOW CUT (INPUT1) kapcsoló

    A kapcsoló segítségével minimalizálhatja a nem kívánt zajokat az INPUT1 konnektorból érkező bemeneti hang alacsony frekvenciájú összetevőinek elnyomásával. Ez a kapcsolóbeállítás akkor aktív, ha az INPUT1 (LINE/MIC/MIC+48V) kapcsoló „MIC” vagy „MIC+48V” állásban van.

  10. LOW CUT (INPUT2) kapcsoló

    A kapcsoló segítségével minimalizálhatja a nem kívánt zajokat az INPUT2 konnektorból érkező bemeneti hang alacsony frekvenciájú összetevőinek elnyomásával. Ez a kapcsolóbeállítás akkor aktív, ha az INPUT2 (LINE/MIC/MIC+48V) kapcsoló „MIC” vagy „MIC+48V” állásban van.

  11. LOW CUT (INPUT3) kapcsoló

    A kapcsoló segítségével minimalizálhatja a nem kívánt zajokat az INPUT3 konnektorból érkező bemeneti hang alacsony frekvenciájú összetevőinek elnyomásával.

  12. AUDIO LEVEL (CH1) kapcsoló

    Állítsa be a fényképezőgép vagy számítógép CH1 kimeneti hangjának felvételi hangerejét.

  13. AUDIO LEVEL (CH2) kapcsoló

    Állítsa be a fényképezőgép vagy számítógép CH2 kimeneti hangjának felvételi hangerejét.

  14. AUDIO LEVEL (CH3/4) kapcsoló

    Állítsa be a fényképezőgép CH3 és CH4 kimeneti hangjának felvételi hangerejét.

  15. DIGITAL/ANALOG kapcsoló

    Válassza ki a kimenet típusát (digitális vagy analóg).

    Ha a fényképezőgép több illesztőfelületű vakusínje nem kompatibilis a digitális hanginterfésszel, állítsa a kapcsolót „ANALOG” állásba.

  16. INPUT SELECT (CH1/CH2) kapcsoló

    Válassza ki a fényképezőgép vagy számítógép CH1 és CH2 kimenetére küldendő bemeneti hangot.

  17. INPUT SELECT (CH3/CH4) kapcsoló

    Válassza ki a fényképezőgép CH3 és CH4 kimenetére küldendő bemeneti hangot.

  18. Kioldókar

  19. USB Type-C® port

    Megjegyzés

    • Az egység USB Type-C portja olyan számítógéphez való csatlakozásra szolgál, amely támogatja a USB hangbemenetet. Mivel ez a port nem támogatja az USB tápegységekről (beleértve a USB PD-t is) érkező tápbemenetet, az egység nem fog működni, még akkor sem, ha csatlakoztatva van hozzájuk.

  20. Kábeltartó

  21. INPUT3 konnektor (sztereó mini-konnektor, plug-in-power kompatibilis)

  22. INPUT2 konnektor (3-érintkezős XLR/TRS*, aljzat, +48 V phantom-power kompatibilis)

    * 3-pólusú konnektor (TIP: MELEG, GYŰRŰ: HIDEG, KÜLSŐ: GND)

  23. INPUT1 konnektor (3-érintkezős XLR/TRS*, aljzat, +48 V phantom-power kompatibilis)

    * 3-pólusú konnektor (TIP: MELEG, GYŰRŰ: HIDEG, KÜLSŐ: GND)

  24. INPUT2 (LINE/MIC/MIC+48V) kapcsoló

    Válassza ki az INPUT2 konnektorhoz csatlakoztatott eszköznek megfelelő lehetőséget.

  25. INPUT1 (LINE/MIC/MIC+48V) kapcsoló

    Válassza ki az INPUT1 konnektorhoz csatlakoztatott eszköznek megfelelő lehetőséget.
