각 부분 명칭

본체 부분

XLR 어댑터 본체의 각부 위치를 보여주는 그림

  1. 마이크 홀더

  2. 잠금 다이얼

  3. 멀티 인터페이스 풋

    참고 사항

    • 멀티 인터페이스 풋의 커넥터를 맨손으로 만지지 마십시오.

  4. 커넥터 보호 캡

스위치/다이얼/잭

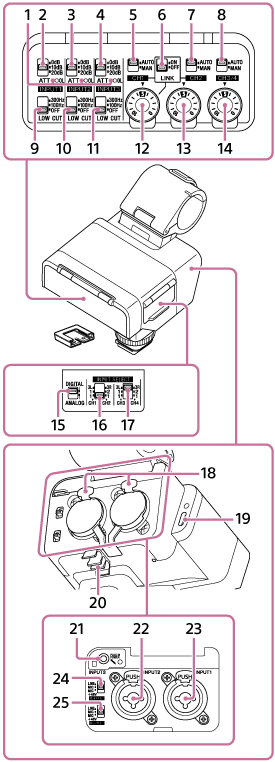

XLR 어댑터의 스위치, 다이얼 및 잭 위치를 보여주는 그림

  1. OL (오버로드) 램프

    입력 오디오 신호가 아날로그 클리핑을 유발할 정도로 클 때 점등됩니다. 이러한 경우, 연결된 장치나 본 기기의 ATT 스위치를 사용하여 입력 레벨을 조정하여 작동 중에 램프가 점등되지 않도록 하십시오.

  2. ATT (INPUT1) 스위치

    INPUT1 잭의 표준 입력 레벨을 선택하십시오. 이 스위치 설정은 INPUT1 (LINE/MIC/MIC+48V) 스위치가 "MIC" 또는 "MIC+48V"로 설정될 때 활성화됩니다.

  3. ATT (INPUT2) 스위치

    INPUT2 잭의 표준 입력 레벨을 선택하십시오. 이 스위치 설정은 INPUT2 (LINE/MIC/MIC+48V) 스위치가 "MIC" 또는 "MIC+48V"로 설정될 때 활성화됩니다.

  4. ATT (INPUT3) 스위치

    INPUT3 잭의 표준 입력 레벨을 선택하십시오.

  5. AUTO/MAN (CH1) 스위치

    카메라 또는 컴퓨터의 CH1에서 나오는 입력 오디오의 볼륨 레벨을 조절하는 방법(자동/수동)을 선택하십시오.

  6. LINK 스위치

    스위치를 "ON"으로 설정하면 카메라 또는 컴퓨터로 출력되는 CH2의 오디오 출력 녹음 음량 레벨이 CH1의 레벨에 따라 자동으로 조절됩니다. 이 기능은 CH1 및 CH2에 스테레오로 녹음할 때 유용합니다.

  7. AUTO/MAN (CH2) 스위치

    카메라 또는 컴퓨터의 CH2에서 나오는 입력 오디오의 볼륨 레벨을 조절하는 방법(자동/수동)을 선택하십시오.

  8. AUTO/MAN (CH3/4) 스위치

    카메라의 CH3 및 CH4에서 나오는 출력 오디오의 볼륨 레벨을 조절하는 방법(자동/수동)을 선택하십시오.

  9. LOW CUT (INPUT1) 스위치

    이 스위치를 사용하여 INPUT1 잭에서 나오는 입력 오디오의 저주파수 성분을 감쇠시켜 불필요한 잡음을 최소화하십시오. 이 스위치 설정은 INPUT1 (LINE/MIC/MIC+48V) 스위치가 "MIC" 또는 "MIC+48V"로 설정될 때 활성화됩니다.

  10. LOW CUT (INPUT2) 스위치

    이 스위치를 사용하여 INPUT2 잭에서 나오는 입력 오디오의 저주파수 성분을 감쇠시켜 불필요한 잡음을 최소화하십시오. 이 스위치 설정은 INPUT2 (LINE/MIC/MIC+48V) 스위치가 "MIC" 또는 "MIC+48V"로 설정될 때 활성화됩니다.

  11. LOW CUT (INPUT3) 스위치

    이 스위치를 사용하여 INPUT3 잭에서 나오는 입력 오디오의 저주파수 성분을 감쇠시켜 불필요한 잡음을 최소화하십시오.

  12. AUDIO LEVEL (CH1) 다이얼

    카메라 또는 컴퓨터의 CH1에서 나오는 출력 오디오의 녹음 볼륨 레벨을 조절하십시오.

  13. AUDIO LEVEL (CH2) 다이얼

    카메라 또는 컴퓨터의 CH2에서 나오는 출력 오디오의 녹음 볼륨 레벨을 조절하십시오.

  14. AUDIO LEVEL (CH3/4) 다이얼

    카메라의 CH3 및 CH4에서 나오는 출력 오디오의 녹음 볼륨 레벨을 조절하십시오.

  15. DIGITAL/ANALOG 스위치

    출력 유형을 디지털 또는 아날로그 중에서 선택하십시오.

    카메라의 멀티 인터페이스 슈가 디지털 오디오 인터페이스와 호환되지 않는 경우에는 스위치를 "ANALOG"로 설정하십시오.

  16. INPUT SELECT (CH1/CH2) 스위치

    카메라 또는 컴퓨터의 CH1 및 CH2로 출력할 입력 오디오를 선택하십시오.

  17. INPUT SELECT (CH3/CH4) 스위치

    카메라의 CH3 및 CH4로 출력할 입력 오디오를 선택하십시오.

  18. 해제 레버

  19. USB Type-C® 포트

    참고 사항

    • 본 기기의 USB Type-C 포트는 USB 오디오 입력을 지원하는 컴퓨터에 연결하기 위한 것입니다. 이 포트는 USB 전원 공급(USB PD 포함)을 통한 전원 입력을 지원하지 않으므로, 해당 장치에 연결하더라도 본 기기에는 전원이 공급되지 않습니다.

  20. 케이블 홀더

  21. INPUT3 잭 (스테레오 미니 잭, 플러그인 전원 호환)

  22. INPUT2 잭 (3핀 XLR/TRS*, 암형 타입, +48 V 팬텀 전원 호환)

    * 3극 잭(TIP: HOT, RING: COLD, SLEEVE: GND)

  23. INPUT1 잭 (3핀 XLR/TRS*, 암형 타입, +48 V 팬텀 전원 호환)

    * 3극 잭(TIP: HOT, RING: COLD, SLEEVE: GND)

  24. INPUT2 (LINE/MIC/MIC+48V) 스위치

    INPUT2 잭 연결된 장치에 맞는 옵션을 선택하십시오.

  25. INPUT1 (LINE/MIC/MIC+48V) 스위치

    INPUT1 잭 연결된 장치에 맞는 옵션을 선택하십시오.
