Oznaczenie elementów

Elementy

Ilustracja pokazująca lokalizację części korpusu adaptera XLR

  1. Uchwyt mikrofonu

  2. Pokrętło blokujące

  3. Podstawka do złącza multiinterfejsowego

    Uwaga

    • Nie dotykaj złącza podstawki do złącza multiinterfejsowego nieosłoniętymi rękoma.

  4. Nakładka ochronna złącza

Przełączniki/pokrętła/gniazda

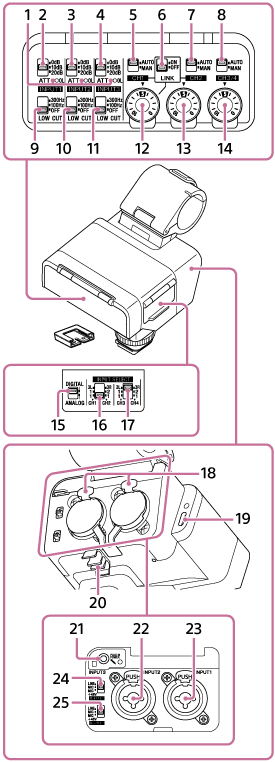

Ilustracja pokazująca położenie przełączników, pokręteł i gniazd adaptera XLR

  1. Lampki OL (przeciążenie)

    Zapala się, gdy sygnał wejściowy audio jest wystarczająco silny, aby spowodować analogowe przesterowanie. W takich przypadkach dostosuj poziom wejściowy za pomocą podłączonego urządzenia lub przełącznika ATT na tym urządzeniu, tak aby lampka nie świeciła się podczas pracy.

  2. Przełącznik ATT (INPUT1)

    Wybierz standardowy poziom sygnału wejściowego gniazda INPUT1. To ustawienie przełącznika jest aktywne, gdy przełącznik INPUT1 (LINE/MIC/MIC+48V) jest ustawiony na „MIC” lub „MIC+48V”.

  3. Przełącznik ATT (INPUT2)

    Wybierz standardowy poziom sygnału wejściowego gniazda INPUT2. To ustawienie przełącznika jest aktywne, gdy przełącznik INPUT2 (LINE/MIC/MIC+48V) jest ustawiony na „MIC” lub „MIC+48V”.

  4. Przełącznik ATT (INPUT3)

    Wybierz standardowy poziom sygnału wejściowego gniazda INPUT3.

  5. Przełącznik AUTO/MAN (CH1)

    Wybierz metodę (automatyczną/ręczną) regulacji poziomu głośności sygnału wyjściowego audio do CH1 w aparacie lub komputerze.

  6. Przełącznik LINK

    Ustawienie przełącznika na „ON” powoduje, że poziom głośności nagrywania wyjścia audio do CH2 w aparacie lub komputerze automatycznie podąża za poziomem CH1. Jest to przydatne podczas nagrywania stereo na CH1 i CH2.

  7. Przełącznik AUTO/MAN (CH2)

    Wybierz metodę (automatyczną/ręczną) regulacji poziomu głośności sygnału wyjściowego audio do CH2 w aparacie lub komputerze.

  8. Przełącznik AUTO/MAN (CH3/4)

    Wybierz metodę (automatyczną/ręczną) regulacji poziomu głośności sygnału wyjściowego audio do CH3 i CH4 w aparacie.

  9. Przełącznik LOW CUT (INPUT1)

    Ten przełącznik służy do minimalizowania niepożądanych szumów poprzez osłabienie składowych dźwięku z gniazda INPUT1 o niskiej częstotliwości. To ustawienie przełącznika jest aktywne, gdy przełącznik INPUT1 (LINE/MIC/MIC+48V) jest ustawiony na „MIC” lub „MIC+48V”.

  10. Przełącznik LOW CUT (INPUT2)

    Ten przełącznik służy do minimalizowania niepożądanych szumów poprzez osłabienie składowych dźwięku z gniazda INPUT2 o niskiej częstotliwości. To ustawienie przełącznika jest aktywne, gdy przełącznik INPUT2 (LINE/MIC/MIC+48V) jest ustawiony na „MIC” lub „MIC+48V”.

  11. Przełącznik LOW CUT (INPUT3)

    Ten przełącznik służy do minimalizowania niepożądanych szumów poprzez osłabienie składowych dźwięku z gniazda INPUT3 o niskiej częstotliwości.

  12. Pokrętło AUDIO LEVEL (CH1)

    Ustaw poziom głośności nagrywania sygnału wyjściowego audio do CH1 w aparacie lub komputerze.

  13. Pokrętło AUDIO LEVEL (CH2)

    Ustaw poziom głośności nagrywania sygnału wyjściowego audio do CH2 w aparacie lub komputerze.

  14. Pokrętło AUDIO LEVEL (CH3/4)

    Ustaw poziom głośności nagrywania sygnału wyjściowego audio do CH3 i CH4 w aparacie.

  15. Przełącznik DIGITAL/ANALOG

    Wybierz typ wyjścia, cyfrowe lub analogowe.

    Jeśli stopka multiinterfejsowa w aparacie nie jest zgodna z cyfrowym interfejsem audio, ustaw przełącznik na „ANALOG”.

  16. Przełącznik INPUT SELECT (CH1/CH2)

    Wybierz wejściowy sygnał audio do wyjścia do CH1 i CH2 w aparacie lub komputerze.

  17. Przełącznik INPUT SELECT (CH3/CH4)

    Wybierz wejściowy sygnał audio do wyjścia do CH3 i CH4 w aparacie.

  18. Dźwignia zwalniająca

  19. Gniazdo USB Type-C®

    Uwaga

    • Gniazdo USB Type-C w tym urządzeniu służy do podłączania do komputera obsługującego wejście audio USB. Ponieważ to gniazdo nie obsługuje wejścia zasilania ze źródeł zasilania USB (w tym USB PD), urządzenie nie będzie zasilane nawet po podłączeniu do nich.

  20. Uchwyt na kable

  21. Gniazdo INPUT3 (gniazdo mini stereo, możliwość zasilania przez kabel)

  22. Gniazdo INPUT2 (3-pinowe XLR/TRS*, typu żeńskiego, zgodne z zasilaniem phantom +48 V)

    * 3-biegunowe gniazdo (KOŃCÓWKA: HOT, PIERŚCIEŃ: COLD, TULEJA: GND)

  23. Gniazdo INPUT1 (3-pinowe XLR/TRS*, typu żeńskiego, zgodne z zasilaniem phantom +48 V)

    * 3-biegunowe gniazdo (KOŃCÓWKA: HOT, PIERŚCIEŃ: COLD, TULEJA: GND)

  24. Przełącznik INPUT2 (LINE/MIC/MIC+48V)

    Wybierz opcję odpowiednią dla urządzenia podłączonego do gniazda INPUT2.

  25. Przełącznik INPUT1 (LINE/MIC/MIC+48V)

    Wybierz opcję odpowiednią dla urządzenia podłączonego do gniazda INPUT1.
