Delarnas namn

Enhetens delar

Illustration som visar placeringen av XLR-adapterns delar

  1. Mikrofonhållare

  2. Låsratt

  3. Multi-gränssnittsfot

    OBS!

    • Vidrör inte kontakten på multi-gränssnittsfoten med bara händer.

  4. Kontaktskydd

Omkopplare/reglage/jack

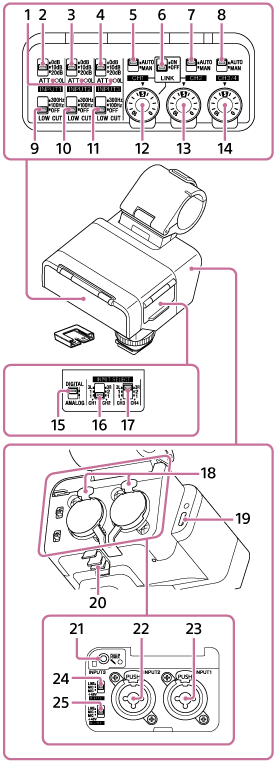

Illustration som visar placeringen av omkopplare, reglage och jack på XLR-adaptern

  1. OL (överbelastning)-lampor

    Lyser när den mottagna ljudsignalen är så pass hög att det orsakar analog överstyrning. Justera i detta fall ingångsnivån med den anslutna enheten eller med ATT-omkopplaren på denna enhet så att lampan inte lyser under användningen.

  2. ATT (INPUT1)-omkopplare

    Välj den nominella ingångsnivån för INPUT1-jacket. Denna omkopplarinställning är aktiv när INPUT1 (LINE/MIC/MIC+48V)-omkopplaren är inställd på ”MIC” eller ”MIC+48V”.

  3. ATT (INPUT2)-omkopplare

    Välj den nominella ingångsnivån för INPUT2-jacket. Denna omkopplarinställning är aktiv när INPUT2 (LINE/MIC/MIC+48V)-omkopplaren är inställd på ”MIC” eller ”MIC+48V”.

  4. ATT (INPUT3)-omkopplare

    Välj den nominella ingångsnivån för INPUT3-jacket.

  5. AUTO/MAN (CH1)-omkopplare

    Välj metod (Auto/Manuell) för att justera volymnivån för utgångsljudet till CH1 på kameran eller datorn.

  6. LINK-omkopplare

    När omkopplaren ställs på ”ON” kommer inspelningsvolymnivån för ljudutsignalen till CH2 på kameran eller datorn automatiskt att ha samma nivå som för CH1. Detta är användbart vid stereoinspelning till CH1 och CH2.

  7. AUTO/MAN (CH2)-omkopplare

    Välj metod (Auto/Manuell) för att justera volymnivån för utgångsljudet till CH2 på kameran eller datorn.

  8. AUTO/MAN (CH3/4)-omkopplare

    Välj metod (Auto/Manuell) för att justera volymnivån för utgångsljudet till CH3 och CH4 på kameran.

  9. LOW CUT (INPUT1)-omkopplare

    Använd den här omkopplaren för att minimera oönskade störande ljud genom att dämpa lågfrekventa komponenter i ingångsljudet från INPUT1-jacket. Denna omkopplarinställning är aktiv när INPUT1 (LINE/MIC/MIC+48V)-omkopplaren är inställd på ”MIC” eller ”MIC+48V”.

  10. LOW CUT (INPUT2)-omkopplare

    Använd den här omkopplaren för att minimera oönskade störande ljud genom att dämpa lågfrekventa komponenter i ingångsljudet från INPUT2-jacket. Denna omkopplarinställning är aktiv när INPUT2 (LINE/MIC/MIC+48V)-omkopplaren är inställd på ”MIC” eller ”MIC+48V”.

  11. LOW CUT (INPUT3)-omkopplare

    Använd den här omkopplaren för att minimera oönskade störande ljud genom att dämpa lågfrekventa komponenter i ingångsljudet från INPUT3-jacket.

  12. AUDIO LEVEL (CH1)-reglage

    Justera inspelningsvolymnivån för utgångsljudet till CH1 på kameran eller datorn.

  13. AUDIO LEVEL (CH2)-reglage

    Justera inspelningsvolymnivån för utgångsljudet till CH2 på kameran eller datorn.

  14. AUDIO LEVEL (CH3/4)-reglage

    Justera inspelningsvolymnivån för utgångsljudet till CH3 och CH4 på kameran.

  15. DIGITAL/ANALOG-omkopplare

    Välj digital eller analog utgångstyp.

    Om multi-gränssnittsskon på din kamera inte är kompatibel med det digitala ljudgränssnittet, ska du ställa omkopplaren på ”ANALOG”.

  16. INPUT SELECT (CH1/CH2)-omkopplare

    Välj ingångssignalen som ska matas ut till CH1 och CH2 på kameran eller datorn.

  17. INPUT SELECT (CH3/CH4)-omkopplare

    Välj ingångssignalen som ska matas ut till CH3 och CH4 på kameran.

  18. Frigöringsspak

  19. USB Type-C®-port

    OBS!

    • USB Type-C-porten på denna enhet är avsedd för anslutning till en dator som stödjer USB-ljudinmatning. Eftersom denna port inte stödjer ströminmatning från USB-strömförsörjningsenheter (inklusive USB PD) kommer enheten inte att strömförsörjas även om den ansluts till denna typ av strömförsörjning.

  20. Kabelhållare

  21. INPUT3-jack (Stereo minijack, kompatibelt med plug-in-strömkälla)

  22. INPUT2-jack (3-stift XLR/TRS*, hontyp, +48 V fantommatningskompatibel)

    * 3-poligt jack (SPETS: VARM, RING: KALL, HYLSA: JORD)

  23. INPUT1-jack (3-stift XLR/TRS*, hontyp, +48 V fantommatningskompatibel)

    * 3-poligt jack (SPETS: VARM, RING: KALL, HYLSA: JORD)

  24. INPUT2 (LINE/MIC/MIC+48V)-omkopplare

    Välj det alternativ som passar enheten ansluten till INPUT2-jacket.

  25. INPUT1 (LINE/MIC/MIC+48V)-omkopplare

    Välj det alternativ som passar enheten ansluten till INPUT1-jacket.
