部件识别

机身部件

此图显示XLR 适配器机身各部分的位置

  1. 麦克风架

  2. 锁定转盘

  3. 多接口底座

    注意

    • 切勿徒手触摸多接口底座的连接器。

  4. 连接器保护帽

开关/转盘/插孔

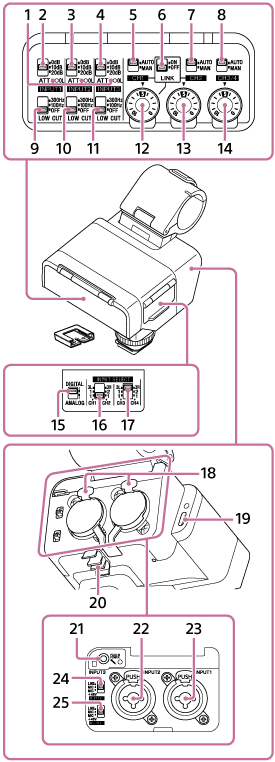

此图显示XLR 适配器上的开关、转盘和插孔各部分的位置

  1. OL（过载）指示灯

    当输入音频信号足够大以致发生模拟削波时，指示灯会亮起。在这种情况下，使用连接设备或本装置上的ATT开关调整输入电平，使指示灯在操作过程中不亮起。

  2. ATT (INPUT1) 开关

    选择INPUT1插孔的标准输入电平。当INPUT1（LINE/MIC/MIC+48V）开关设置为“MIC”或“MIC+48V”时，此开关设置处于活动状态。

  3. ATT (INPUT2) 开关

    选择INPUT2插孔的标准输入电平。当INPUT2（LINE/MIC/MIC+48V）开关设置为“MIC”或“MIC+48V”时，此开关设置处于活动状态。

  4. ATT (INPUT3) 开关

    选择INPUT3插孔的标准输入电平。

  5. AUTO/MAN (CH1) 开关

    选择调整输出到相机或计算机上的CH1的音量电平的方法（自动/手动）。

  6. LINK 开关

    将开关设置为“ON”时，输出到相机或计算机上的CH2的录音音量电平将自动跟随CH1的音量电平。当以立体声录制到CH1和CH2时，此功能非常有用。

  7. AUTO/MAN (CH2) 开关

    选择调整输出到相机或计算机上的CH2的音量电平的方法（自动/手动）。

  8. AUTO/MAN (CH3/4) 开关

    选择方法（自动/手动）以调整输出到相机上CH3和CH4的音量电平。

  9. LOW CUT (INPUT1) 开关

    利用此开关，可通过削减来自INPUT1插孔的输入音频的低频分量，以此将不需要的噪音降至最低。当INPUT1（LINE/MIC/MIC+48V）开关设置为“MIC”或“MIC+48V”时，此开关设置处于活动状态。

  10. LOW CUT (INPUT2) 开关

    利用此开关，可通过削减来自INPUT2插孔的输入音频的低频分量，以此将不需要的噪音降至最低。当INPUT2（LINE/MIC/MIC+48V）开关设置为“MIC”或“MIC+48V”时，此开关设置处于活动状态。

  11. LOW CUT (INPUT3) 开关

    利用此开关，可通过削减来自INPUT3插孔的输入音频的低频分量，以此将不需要的噪音降至最低。

  12. AUDIO LEVEL (CH1) 转盘

    调整输出到相机或计算机上的CH1的录音音量电平。

  13. AUDIO LEVEL (CH2) 转盘

    调整输出到相机或计算机上的CH2的录音音量电平。

  14. AUDIO LEVEL (CH3/4) 转盘

    调整输出到相机上CH3和CH4的录音音量电平。

  15. DIGITAL/ANALOG 开关

    选择输出类型，数字或模拟。

    如果相机上的多接口热靴与数字音频接口不兼容，请将开关设置为“ANALOG”。

  16. INPUT SELECT (CH1/CH2) 开关

    选择要输出到相机或计算机上的CH1和CH2的输入音频。

  17. INPUT SELECT (CH3/CH4) 开关

    选择要输出到相机上CH3和CH4的输入音频。

  18. 释放杆

  19. USB Type-C®端口

    注意

    • 本装置上的USB Type-C端口用于连接支持USB音频输入的计算机。由于此端口不支持来自USB电源（包括USB PD）的电源输入，因此即使连接到它们，本装置也无法供电。

  20. 电缆架

  21. INPUT3 插孔（立体声微型插孔，兼容插入电源）

  22. INPUT2 插孔（3针XLR/TRS*，母型，兼容+48 V幻路供电）

    * 3极插孔（尖：热，环：冷，套筒：GND)

  23. INPUT1 插孔（3针XLR/TRS*，母型，兼容+48 V幻路供电）

    * 3极插孔（尖：热，环：冷，套筒：GND)

  24. INPUT2 (LINE/MIC/MIC+48V) 开关

    为连接至INPUT2插孔的设备选择适合的选项。

  25. INPUT1 (LINE/MIC/MIC+48V) 开关

    为连接至INPUT1插孔的设备选择适合的选项。
