零件識別

主體零件

XLR 轉接器機身零件位置圖

  1. 麥克風座

  2. 鎖定旋鈕

  3. 多介面底座

    注意

    • 請勿徒手觸摸多介面底座的接頭。

  4. 接頭保護帽

開關／旋鈕／插孔

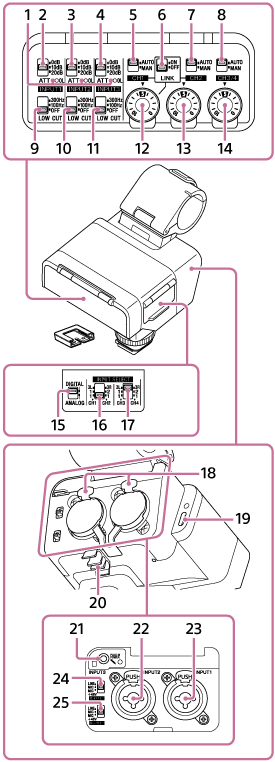

XLR 轉接器上開關、旋鈕和插孔零件位置圖

  1. OL（過載）指示燈

    當輸入音訊訊號足夠大可導致類比削波時，將會亮起。在這種情況下，請調節連接裝置上的輸入電平或本產品上的ATT開關，以確保操作期間指示燈不會亮起。

  2. ATT (INPUT1) 開關

    可選擇INPUT1插孔的標準輸入音量。當INPUT1（LINE/MIC/MIC+48V）開關設定為“MIC”或“MIC+48V”時，此開關設定就會作用。

  3. ATT (INPUT2) 開關

    可選擇INPUT2插孔的標準輸入音量。當INPUT2（LINE/MIC/MIC+48V）開關設定為“MIC”或“MIC+48V”時，此開關設定就會作用。

  4. ATT (INPUT3) 開關

    可選擇INPUT3插孔的標準輸入音量。

  5. AUTO/MAN (CH1) 開關

    選擇調整相機或電腦上輸出至CH1之音量的方法（自動／手動）。

  6. LINK 開關

    將開關設定為“ON”時，相機或電腦上輸出至CH2的音訊錄音音量會自動遵循CH1的音量。這在立體聲錄音至CH1和CH2時很有用。

  7. AUTO/MAN (CH2) 開關

    選擇調整相機或電腦上輸出至CH2之音量的方法（自動／手動）。

  8. AUTO/MAN (CH3/4) 開關

    選擇調整相機上輸出至CH3和CH4之音量的方法（自動／手動）。

  9. LOW CUT (INPUT1) 開關

    使用此開關可藉由衰減來自INPUT1插孔之輸入音訊的低頻元件，大幅降低惱人的雜訊。當INPUT1（LINE/MIC/MIC+48V）開關設定為“MIC”或“MIC+48V”時，此開關設定就會作用。

  10. LOW CUT (INPUT2) 開關

    使用此開關可藉由衰減來自INPUT2插孔之輸入音訊的低頻元件，大幅降低惱人的雜訊。當INPUT2（LINE/MIC/MIC+48V）開關設定為“MIC”或“MIC+48V”時，此開關設定就會作用。

  11. LOW CUT (INPUT3) 開關

    使用此開關可藉由衰減來自INPUT3插孔之輸入音訊的低頻元件，大幅降低惱人的雜訊。

  12. AUDIO LEVEL (CH1) 旋鈕

    調整相機或電腦上輸出至CH1的音訊錄音音量。

  13. AUDIO LEVEL (CH2) 旋鈕

    調整相機或電腦上輸出至CH2的音訊錄音音量。

  14. AUDIO LEVEL (CH3/4) 旋鈕

    調整相機上輸出至CH3和CH4的錄音音量。

  15. DIGITAL/ANALOG開關

    選擇數位或類比輸出類型。

    如果相機上的多介面接座與數位音訊介面不相容，請將開關設定為“ANALOG”。

  16. INPUT SELECT (CH1/CH2) 開關

    選擇要輸出至相機或電腦上CH1和CH2的輸入音訊。

  17. INPUT SELECT (CH3/CH4) 開關

    選擇要輸出至相機上CH3和CH4的輸入音訊。

  18. 釋放桿

  19. USB Type-C® 連接埠

    注意

    • 本產品上的USB Type-C連接埠用於連接支援USB音訊輸入的電腦。由於此連接埠不支援來自USB電源供應器（包括USB PD）的電源輸入，因此即使連接到這些設備，本產品也不會供電。

  20. 纜線固定座

  21. INPUT3 插孔（立體聲迷你插頭、插入通電式相容）

  22. INPUT2 插孔（3-針XLR/TRS*、母式、+48 V幻象電源相容）

    *3極插孔（尖端：熱端：冷端：接地）

  23. INPUT1 插孔（3-針XLR/TRS*、母式、+48 V幻象電源相容）

    *3極插孔（尖端：熱端：冷端：接地）

  24. INPUT2 (LINE/MIC/MIC+48V) 開關

    可針對連接至INPUT2插孔的裝置選擇適用的選項。

  25. INPUT1 (LINE/MIC/MIC+48V) 開關

    可針對連接至INPUT1插孔的裝置選擇適用的選項。
