Lado frontal

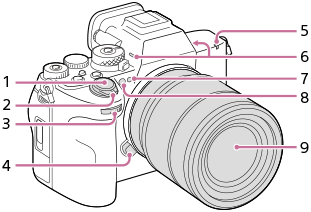

Esta es una ilustración de la parte frontal o delantera de la cámara. El lado donde se acopla el objetivo se considera la parte frontal de la cámara. El objetivo, número 9, está en el centro de la parte frontal. Situados en diagonal por encima y a la izquierda del objetivo, hay botones y controles numerados del 1 al 3. El botón número 4 se encuentra en el lado izquierdo del objetivo. Encima del objetivo, de derecha a izquierda, hay elementos numerados del 5 al 8.

Esta es una ilustración de la cámara con el objetivo desmontado. La montura del objetivo, número 12, está en el centro de la parte frontal. El elemento número 10 se encuentra en la parte superior derecha de la montura del objetivo. Los elementos número 11 y número 13 se encuentran dentro de la montura del objetivo.

  1. Botón disparador
  2. Interruptor ON/OFF (Alimentación)
  3. Dial frontal

    Puede hacer ajustes rápidamente para cada modo de toma.

  4. Botón de liberación del objetivo
  5. Lámpara de grabación
  6. Micrófono

    No cubra esta parte durante la grabación de películas. Si lo hace podrá ocasionar ruido o una reducción del volumen.

  7. Sensor de infrarrojos y de luz visible

    No cubra esta parte durante la toma.

  8. Iluminador AF/Luz del autodisparador

    No cubra esta parte durante la toma.

  9. Objetivo
  10. Índice de montura

    Hay una protuberancia en forma de barra en el lateral de la montura del objetivo. Utilice esta protuberancia como guía para la operación.

  11. Sensor de imagen*
  12. Montura
  13. Contactos del objetivo*

* No toque directamente estas partes.
