Avant

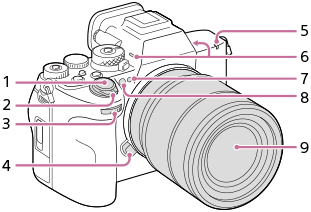

Il s’agit d’une illustration de l’avant de l’appareil photo. Le côté où l’objectif est fixé est considéré comme l’avant de l’appareil photo. L’objectif, numéro 9, se trouve au centre de l’avant. Situés en diagonale au-dessus et à gauche de l’objectif, vous trouverez des boutons et commandes numérotés de 1 à 3. Le bouton numéroté 4 se trouve sur le côté gauche de l’objectif. Au-dessus de l’objectif, de droite à gauche, se trouvent les pièces numérotées de 5 à 8.

Il s’agit d’une illustration de l’appareil photo avec l’objectif retiré. La monture d’objectif, numéro 12, se trouve au centre de l’avant. Le numéro de pièce 10 est situé en haut à droite de la monture d’objectif. Les pièces numéro 11 et numéro 13 sont situées à l’intérieur de la monture d’objectif.

  1. Déclencheur
  2. Interrupteur ON/OFF (alimentation)
  3. Sélecteur avant

    Vous pouvez rapidement ajuster les réglages pour chaque mode de prise de vue.

  4. Bouton de déverrouillage de l’objectif
  5. Témoin d’enregistrement
  6. Microphone

    Ne couvrez pas cette pièce pendant l’enregistrement de films. Sinon, cela risque de se traduire par du bruit ou par une baisse du volume sonore.

  7. Capteur de lumière visible et infrarouge

    Ne couvrez pas cette pièce pendant la prise de vue.

  8. Illuminateur AF/Témoin de retardateur

    Ne couvrez pas cette pièce pendant la prise de vue.

  9. Objectif
  10. Repère de montage

    La monture de l’objectif présente une protubérance en forme de barre sur le côté. Utilisez cette protubérance comme guide pour les opérations.

  11. Capteur d’image*
  12. Monture
  13. Contacts de l’objectif*

* Ne touchez pas directement ces pièces.
