Baksiden

Dette er en illustrasjon av baksiden på kameraet. Siden med skjermen regnes som baksiden av kameraet. Skjermen, nummer 5, er plassert midt på baksiden. Over skjermen er det deler med nummer 1, 2, 6 og 7. Knappene med nummer 3 og 4 er plassert over skjermen til venstre. Knappene med nummer 8 til 10 er plassert over skjermen til høyre. Knappene med nummer 11 til 16 er plassert på høyre side av skjermen.

  1. Søker
  2. Øyemusling

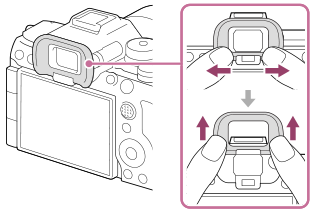

    Fjerne øyemuslingen

    Skyv grepene nederst på øyemuslingen til venstre og høyre, og løft opp muslingen.

  3. For fotografering: C3-knapp (egendefinert-knapp 3)
    For visning: (beskyttknapp)
  4. MENU-knapp
  5. Skjerm (for berøringsoperasjoner: berøringspanel/berøringspute)

    Du kan justere skjermen til en vinkel det er lett å se den i, og ta bilder fra en hvilken som helst posisjon. For nærmere informasjon, se "Justere vinkelen på skjermen".

    • Du vil kanskje ikke kunne justere vinkelen på skjermen, avhengig av hvilken stativtype du bruker. I et slikt tilfelle må du løsne stativskruen litt for å justere vinkelen på skjermen.
    • Ikke bruk makt når du åpner, lukker eller roterer skjermen. Hvis du gjør det, kan det forårsake feil.
  6. Øyesensor
  7. Diopterjusteringsskive

    Tilpass diopteret til synet ditt ved å bevege diopterjusteringsskiven til displayet vises tydelig i søkeren. Hvis det er vanskelig å bruke diopterjusteringsskiven, må du fjerne øyemuslingen før du prøver å bruke skiven.

  8. C1-knapp (egendefinert-knapp 1)
  9. For fotografering: AF-ON-knapp (AF på)
    For visning: (Forstørrelsesknapp)
  10. For fotografering: AEL-knapp
    [Hold AEL] er tilordnet til AEL-knappen i standardinnstillingene.
    For visning: (Bildeindeksknapp)
  11. Kontrollknapp
  12. Fn (funksjonsknapp)
  13. Kontrollhjul
  14. Tilgangslampe
  15. For fotografering: C4-knapp (egendefinert-knapp 4)
    For visning: (Sletteknapp)
  16. (Avspillingsknapp)

Justere vinkelen på skjermen

  • Når du holder kameraet i høy eller lav posisjon, trekk skjermen mot deg for å justere vinkelen.

Illustrasjon som viser hvordan skjermen kan roteres

(A): Hvor du plasserer fingrene

(B): Ca. 98° fra den bakre overflaten av kameraet

(C): Ca. 40° fra den bakre overflaten av kameraet


  • I selvportrettsstilling der skjermen er åpen sidelengs og objektivet vender mot deg, vendes skjermbildet horisontalt. Roter skjermen bakover for å avbryte den snudde visningen.

Illustrasjon som viser hvordan skjermen kan roteres

(A): Hvor du plasserer fingrene

(B): Ca. 180°

(C): Ca. 270°


  • Når du vil skifte visningsretning til selvportrettsmodus mens skjermen er trukket ut, må du rotere skjermen helt i retning av (A). Hvis du vil avbryte visningsretningen for selvportrettmodus, må du rotere skjermen helt i retning av (B) (når [Skjermvendingsretn.] er stilt inn på [Auto]).

Illustrasjon som viser hvordan skjermen kan roteres

  • I standardinnstillingene slås inversjonen av skjermen automatisk på og av, avhengig av hvordan skjermen posisjoneres. Du kan låse visningsmetoden med følgende innstillinger: MENU → (Oppsett) → [Søker/monitor] → [Skjermvendingsretn.].
