Widok z przodu

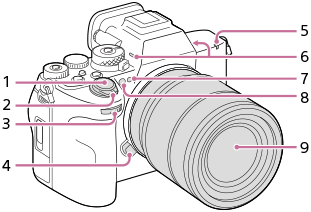

To jest ilustracja przedstawiająca aparat z przodu Stronę, po której jest mocowany obiektyw, przyjmuje się za przód aparatu. Obiektyw, numer 9, znajduje się pośrodku przedniej części. Po przekątnej nad obiektywem, po lewej stronie, znajdują się przyciski i elementy sterujące oznaczone numerami 1–3. Przycisk oznaczony numerem 4 znajduje się po lewej stronie obiektywu. Nad obiektywem, od prawej do lewej, znajdują się części ponumerowane od 5 do 8.

To jest ilustracja przedstawiająca aparat z odłączonym obiektywem. Mocowanie obiektywu, numer 12, znajduje się pośrodku przedniej części. Część o numerze 10 znajduje się w prawym górnym rogu mocowania obiektywu. Części nr 11 i 13 znajdują się wewnątrz mocowania obiektywu.

  1. Przycisk migawki
  2. Przełącznik ON/OFF (Zasilanie)
  3. Pokrętło przednie

    Pozwala szybko regulować ustawienia w poszczególnych trybach fotografowania.

  4. Przycisk zwolnienia obiektywu
  5. Lampka nagrywania
  6. Mikrofon

    Nie zasłaniać tego elementu podczas nagrywania filmów. Może to spowodować szumy lub zmniejszyć głośność filmu.

  7. Czujnik światła widzialnego i podczerwieni

    Nie należy zasłaniać tego elementu podczas rejestrowania obrazu.

  8. Wspomaganie AF/Lampka samowyzwalacza

    Nie należy zasłaniać tego elementu podczas rejestrowania obrazu.

  9. Obiektyw
  10. Wskaźnik mocowania

    Z boku mocowania obiektywu znajduje się podłużny występ. Używaj występu jako punktu odniesienia podczas obsługi.

  11. Przetwornik obrazu*
  12. Mocowanie
  13. Styki obiektywu*

* Nie wolno bezpośrednio dotykać tych elementów.
