Részek és vezérlőelemek helye
Vevő
-
Monitor (érintőpanel)
-
Vezérlőkerék/gomb
-
ON/OFF (bekapcsoló) gomb
-
Több illesztőfelületű vakusín-adapter
-
USB Type-C® csatlakozó
Csatlakoztassa ezt a csatlakozót egy áramforráshoz egy kereskedelmi forgalomban kapható USB Type-C kábellel a vevő akkumulátorának töltéséhez vagy a vevő tápellátásához.
Hangfelvétel készítéséhez a vevőt is csatlakoztathatja egy USB hangbemenettel kompatibilis eszközhöz, például számítógéphez vagy okostelefonhoz.
-
Töltőcsatlakozó
Használja a töltőtokot a vevő feltöltéséhez.
-
Hangbemeneti csatlakozó
Csatlakoztasson egy külső mikrofont (nem tartozék) a hangfelvételhez. A részletekért lásd: „Hang rögzítése fényképezőgépen a vevőhöz csatlakoztatott külső mikrofon használatával”.
Ezt a csatlakozót arra is használhatja, hogy egy kereskedelmi forgalomban kapható 3,5 mm-es TRS hangkábellel csatlakoztassa a fényképezőgép fejhallgató-kimeneti csatlakozóját, így nyomon követheti a fényképezőgép hangját a vevőhöz csatlakoztatott Bluetooth fejhallgatón keresztül.
A fényképezőgép hangjának nyomon követésére vonatkozó beállítások részleteiért lásd: „MONITOR SET.”.
-
Mikrofon kimeneti csatlakozója
Csatlakoztassa ezt a csatlakozót és a fényképezőgép mikrofonbemeneti csatlakozóját egy kereskedelmi forgalomban kapható 3,5 mm-es TRS hangkábellel a hangfelvételhez.

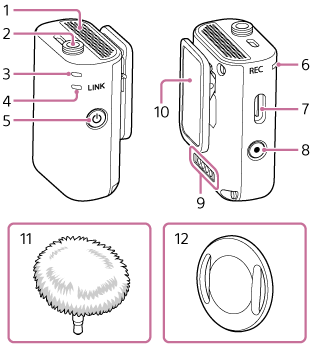

Mikrofon
-
Belső mikrofon
-
Külső mikrofon csatlakozó (mono)
Csatlakoztasson egy külső mikrofont (nem tartozék) ehhez a csatlakozóhoz. A hangbemeneti forrás automatikusan a csatlakoztatott külső mikrofonra vált.
-
Bekapcsolás lámpa
Ellenőrizheti a mikrofon tápellátási és töltési állapotát.
Amikor a bekapcsolás lámpa továbbra is lassan narancssárgán villog, az akkumulátort fel kell tölteni.
-
LINK lámpa
Ellenőrizheti a mikrofon kommunikációs állapotát.
-
ON/OFF (bekapcsoló) gomb
-
REC lámpa
Folyamatosan világít, amíg a mikrofon beépített memóriájába történő rögzítés folyamatban van. Villog, ha a mikrofon hangja le van némítva.
-
USB Type-C csatlakozó
Csatlakoztassa ezt a csatlakozót egy áramforráshoz egy kereskedelmi forgalomban kapható USB Type-C kábellel a mikrofon akkumulátorának töltéséhez vagy a mikrofon tápellátásához.
A mikrofont egy számítógép USB portjához is csatlakoztathatja, hogy a számítógépen ellenőrizze a mikrofon beépített memóriájában tárolt rögzített adatokat.
-
REC (Felvétel) gomb
-
Töltőcsatlakozó
Használja a töltőtokot a vevő feltöltéséhez.
-
Csipesz
Használja ezt a csipeszt a mikrofon ruházatához való rögzítéséhez.
-
Szélvédő
Csatlakoztassa a szélvédőt a mikrofonra a légzés vagy erős szél okozta zajok csökkentése érdekében.
-
Mágnes
Használja ezt a mágnest a mikrofon ruházatához való rögzítéséhez.
Megjegyzés
- Egy Bluetooth antenna van beépítve a mikrofonba, a mikrofon alján lévő sorozatszám-címke közelében. Ha a mikrofont úgy tartja, hogy letakarja ezt a területet, az befolyásolhatja a vezeték nélküli kommunikációs tartományt.
Töltőtok
-
Töltőcsatlakozó
-
Töltés állapotát jelző lámpa
Ellenőrizheti a töltőtok akkumulátorának állapotát.
A töltőtok akkumulátorának fennmaradó töltöttségi szintjét a fedél kinyitásával is ellenőrizheti, amikor a töltőtok nincs töltés alatt.
-
USB Type-C csatlakozó
Helyezze a vevőt és/vagy a mikrofont a töltőtokba, és csatlakoztassa ezt a csatlakozót egy áramforráshoz egy kereskedelmi forgalomban kapható USB Type-C kábellel a vevő, a mikrofon és a töltőtok akkumulátorainak töltéséhez.
A töltőtokot a benne lévő mikrofonnal együtt egy számítógép USB portjához is csatlakoztathatja, hogy a számítógépen ellenőrizze a mikrofon beépített memóriájában tárolt rögzített adatokat.
Megjegyzés
- Ne nyomja be szándékosan a töltőcsatlakozót, kivéve, ha a vevőt vagy a mikrofont a töltőtokba helyezi. Ez hibához vezethet.
