와이어레스 마이크/무선수신기/무선송신기ECM-W5 / ECM-W5R / ECM-W5T도움말 안내

모니터 (터치 패널)

조작 휠/버튼

ON/OFF (전원) 버튼

멀티 인터페이스 슈 어댑터

USB Type-C® 단자

수신기 배터리를 충전하거나 수신기에 전원을 공급하려면 시판되는 USB Type-C 케이블을 사용하여 단자를 전원에 연결합니다.

오디오 녹음을 위해 수신기를 컴퓨터 또는 스마트폰과 같은 USB 오디오 입력 호환 장치에 연결할 수도 있습니다.

충전 단자

충전 케이스를 사용하여 수신기를 충전합니다.

오디오 입력 잭

오디오 녹음을 위해 외장 마이크(별매)를 연결합니다. 자세한 내용은 "수신기에 연결된 외장 마이크를 사용하여 카메라에서 오디오 녹음하기"를 참조하십시오.

수신기에 연결된 Bluetooth 헤드폰을 통해 카메라 오디오를 모니터링하기 위해 시판되는 3.5 mm TRS 오디오 케이블을 사용하여 이 단자를 카메라의 헤드폰 출력 잭에 연결할 수도 있습니다.

카메라 오디오 모니터링 설정에 대한 자세한 내용은 "MONITOR SET."을 참조하십시오.

마이크 출력 잭

오디오 녹음을 위해 시판되는 3.5 mm TRS 오디오 케이블을 사용하여 이 잭과 카메라의 마이크 입력 잭을 연결합니다.

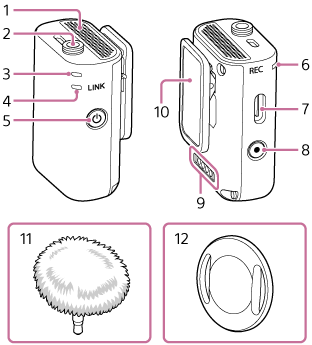

내장 마이크

외장 마이크 잭 (모노)

외장 마이크(별매)를 잭에 연결합니다. 오디오 입력 소스가 연결된 외장 마이크로 자동 전환됩니다.

전원 램프

마이크의 전원 상태 및 충전 상태를 확인할 수 있습니다.

전원 램프가 주황색으로 천천히 계속 점멸하면 배터리를 충전해야 합니다.

LINK 램프

마이크의 통신 상태를 확인할 수 있습니다.

ON/OFF (전원) 버튼

REC 램프

마이크의 내장 메모리에 녹음하는 동안 점등 상태를 유지합니다. 마이크 오디오가 음소거되면 점멸합니다.

USB Type-C 단자

마이크 배터리를 충전하거나 마이크에 전원을 공급하려면 시판되는 USB Type-C 케이블을 사용하여 단자를 전원에 연결합니다.

마이크를 컴퓨터의 USB 포트에 연결하여 마이크의 내장 메모리에 저장된 녹음 데이터를 컴퓨터에서 확인할 수도 있습니다.

REC (녹음) 버튼

충전 단자

충전 케이스를 사용하여 수신기를 충전합니다.

클립

이 클립을 사용하여 마이크를 옷에 부착합니다.

윈드 스크린

윈드 스크린을 마이크에 장착하여 숨소리나 강한 바람에 의한 노이즈를 줄입니다.

자석

이 자석을 사용하여 마이크를 옷에 부착합니다.

충전 단자

충전 상태 표시 램프

충전 케이스의 배터리 상태를 확인할 수 있습니다.

충전 케이스가 충전 중이 아닐 때 덮개를 열어 충전 케이스의 배터리 잔량을 확인할 수도 있습니다.

USB Type-C 단자

수신기 및/또는 마이크를 충전 케이스에 넣고 시판되는 USB Type-C 케이블을 사용하여 단자를 전원에 연결하면 수신기, 마이크 및 충전 케이스의 배터리가 충전됩니다.

마이크가 들어 있는 충전 케이스를 컴퓨터의 USB 포트에 연결하여 마이크의 내장 메모리에 저장된 녹음 데이터를 컴퓨터에서 확인할 수도 있습니다.
