Identifiera delar och kontroller

Mottagare

Illustration av mottagaren för identifiering av delar och reglage

  1. Skärm (pekskärm)

  2. Styrratt/knapp

  3. ON/OFF (ström)-knapp

  4. Adapter för multi-gränssnittssko

  5. USB Type-C®-uttag

    Anslut detta uttag till en strömkälla med en kommersiellt tillgänglig USB Type-C-kabel för att ladda mottagarens batteri eller strömförsörja mottagaren.

    Du kan också ansluta mottagaren till en enhet, som är kompatibel med USB-ljudingången, t.ex. en dator eller smartphone, för ljudinspelning.

  6. Laddningsuttag

    Använd laddningsfodralet för att ladda mottagaren.

  7. Ljudingång

    Anslut en extern mikrofon (medföljer inte) för ljudinspelning. Se ”Spela in ljud på en kamera med den externa mikrofonen ansluten till mottagaren” för mer information.

    Du kan också använda detta uttag för att ansluta hörlursuttaget på en kamera med hjälp av en kommersiellt tillgänglig 3,5 mm TRS-ljudkabel för att övervaka kameraljudet via Bluetooth-hörlurar anslutna till mottagaren.

    Se ”MONITOR SET.” för mer information om inställningarna för övervakning av kameraljudet.

  8. Mikrofonuttag

    Anslut detta uttag till mikrofoningången på kameran med hjälp av en kommersiellt tillgänglig 3,5 mm TRS-ljudkabel för ljudinspelning.

Mikrofon

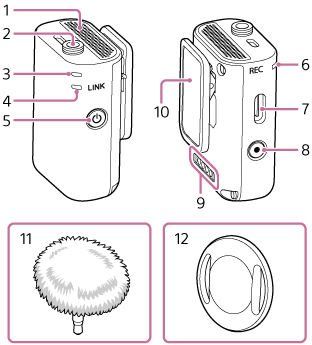

Illustration av mikrofonen för identifiering av delar och reglage samt illustrationer av vindskyddet och magneten

  1. Intern mikrofon

  2. Externt mikrofonuttag (mono)

    Anslut en extern mikrofon (medföljer inte) till detta uttag. Ljudingångskällan växlas automatiskt till den anslutna externa mikrofonen.

  3. Strömlampa

    Du kan kontrollera mikrofonens ström- och laddningsstatus.

    Batteriet behöver laddas om strömlampan fortsätter att blinka orange långsamt.

  4. LINK-lampa

    Du kan kontrollera mikrofonens kommunikationsstatus.

  5. ON/OFF (ström)-knapp

  6. REC-lampa

    Lyser med fast sken så länge inspelning i mikrofonens inbyggda minne pågår. Blinkar när mikrofonljudet är avstängt.

  7. USB Type-C-uttag

    Anslut detta uttag till en strömkälla med en kommersiellt tillgänglig USB Type-C-kabel för att ladda mikrofonens batteri eller strömförsörja mikrofonen.

    Du kan också ansluta mikrofonen till USB-porten på en dator för att direkt från datorn kontrollera de inspelade data som lagras i mikrofonens inbyggda minne.

  8. REC (inspelning)-knapp

  9. Laddningsuttag

    Använd laddningsfodralet för att ladda mottagaren.

  10. Klämma

    Använd denna klämma för att fästa mikrofonen på dina kläder.

  11. Vindskydd

    Sätt på vindskyddet på mikrofonen för att reducera oljud som orsakas av luftstötar eller stark blåst.

  12. Magnet

    Använd denna magnet för att fästa mikrofonen på dina kläder.

OBS!

  • Mikrofonen har en inbyggd Bluetooth-antenn nära serienummerskylten på undersidan av mikrofonen. Om du håller i mikrofonen på ett sätt som täcker detta område kan det påverka räckvidden för trådlös kommunikation.

Laddningsfodral

Illustration av laddningsfodralet för identifiering av delar och reglage

  1. Laddningsuttag

  2. Indikatorlampa för laddningsstatus

    Du kan kontrollera laddningsfodralets batteristatus.

    Du kan också kontrollera laddningsfodralets återstående batterinivå genom att öppna locket när laddningsfodralet inte laddas.

  3. USB Type-C-uttag

    Placera mottagaren och/eller mikrofonen i laddningsfodralet och anslut detta uttag till en strömkälla med en kommersiellt tillgänglig USB Type-C-kabel för att ladda mottagarens, mikrofonens och laddningsfodralets batterier.

    Du kan också ansluta laddningsfodralet med ilagd mikrofon till USB-porten på en dator för att direkt från datorn kontrollera de inspelade data som finns lagrade i mikrofonens inbyggda minne.

OBS!

  • Tryck inte in laddningsuttaget avsiktligt, förutom när du placerar mottagaren eller mikrofonen i laddningsfodralet. Det kan orsaka felfunktion.
