部件和控制功能的位置
接收器
-
监视器（触控面板）
-
控制拨轮/按钮
-
ON/OFF（电源）按钮
-
MI热靴适配器
-
USB Type-C®端子
使用USB Type-C线缆将此端子连接至电源，以对接收器电池充电或向接收器供电。
还可以将接收器连接到如计算机或智能手机等兼容USB音频输入的设备进行录音。
-
充电端子
使用充电盒为接收器充电。
-
音频输入插孔
连接外部麦克风（未随附）进行录音。有关详细信息，请参阅“使用连接至接收器的外部麦克风在相机上录制音频”。
您还可以使用此端子，通过市售的3.5 mm TRS音频线连接相机的耳机输出插孔，从而通过连接至接收器的Bluetooth耳机监听相机的音频。
有关监听相机音频设置的详细信息，请参阅“MONITOR SET.”。
-
麦克风输出插孔
使用市售的3.5 mm TRS音频线连接此插孔与相机上的麦克风输入插孔，以进行录音。

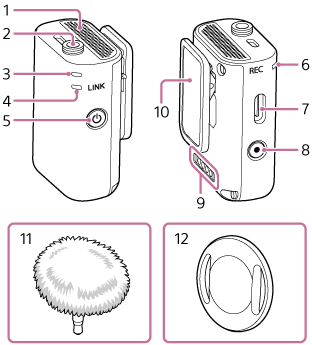

麦克风
-
内部麦克风
-
外部麦克风插孔（单声道）
将外部麦克风（未随附）连接至此插孔。音频输入源会自动切换至所连接的外部麦克风。
-
电源指示灯
您可以检查麦克风的电源和充电状态。
当电源指示灯持续以橙色慢闪时，需要对电池进行充电。
-
LINK 指示灯
您可以检查麦克风的通信状态。
-
ON/OFF（电源）按钮
-
REC 指示灯
正在向麦克风的内置内存进行录制时保持亮起。麦克风音频静音时闪烁。
-
USB Type-C端子
使用USB Type-C线缆将此端子连接至电源，以对麦克风电池充电或向麦克风供电。
您还可以将麦克风连接至计算机上的USB端口，以在计算机上查看存储在麦克风内置内存中的录音数据。
-
REC（录制）按钮
-
充电端子
使用充电盒为接收器充电。
-
夹子
使用此夹子将麦克风固定在衣物上。
-
挡风罩
将挡风罩安装至麦克风，以减少呼吸或大风产生的噪音。
-
磁吸
使用此磁吸将麦克风固定在衣物上。
注意
- 麦克风底部序列号标签附近内置有Bluetooth天线。手持麦克风时如果遮挡住该区域，可能会影响无线通信范围。
充电盒
-
充电端子
-
充电状态指示灯
您可以检查充电盒的电池状态。
在未对充电盒充电时，您还可以通过打开盖子来检查充电盒的剩余电池电量。
-
USB Type-C端子
将接收器和/或麦克风放入充电盒中，并使用USB Type-C线缆将此端子连接至电源，以对接收器、麦克风和充电盒的电池充电。
您还可以将放入了麦克风的充电盒连接至计算机上的USB端口，以在计算机上查看存储在麦克风内置内存中的录音数据。
注意
- 切勿故意按入充电端子，将接收器或麦克风放入充电盒时除外。否则可导致故障。
