Osien sijainti ja toiminta

Kuulokkeet

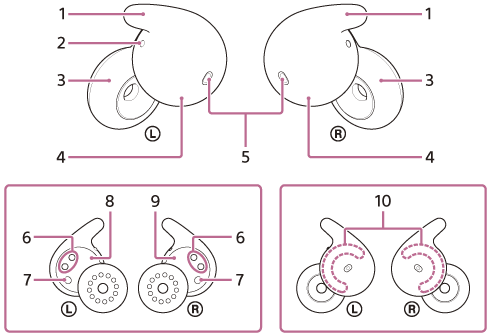

Vasemmassa ja oikeassa kuulokeyksikössä 3 on donitsin muotoinen ja 4 pallon muotoinen osa. 5 ja 10 ovat pallonmuotoisessa osassa ja 1 on pallonmuotoisen osan jatke. 2 on vasemmassa kuulokeyksikössä. 6 ja 7 ovat vasemman ja oikean yksikön pallonmuotoisten osien tasaisilla pinnoilla. 8 on vasemmassa kuulokeyksikössä ja osa 9 oikeassa kuulokeyksikössä.

  1. Liitinpidikkeet (vasen, oikea)

  2. Tuntopiste

    Vasemmassa kuulokeyksikössä on tuntopiste.

  3. Kaiutinyksikköosat (vasen, oikea)

  4. Kotelo-osat (vasen, oikea)

  5. Mikrofonit (vasen, oikea)

  6. Latausportit (vasen, oikea)

  7. Infrapuna-anturit (vasen, oikea)

  8. (vasen) -merkki

  9. (oikea) -merkki

  10. Sisäiset antennit (vasen, oikea)


Latauskotelo

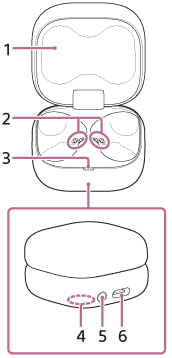

5 ja 6 ovat latauskotelon alaosassa. 3 näkyy, kun latauskotelon yläkansi (1) on auki sinua kohti. 2 on latauskotelon sisällä ja 4 latauskotelon alapinnalla.

  1. Kansi

  2. Latausportit (vasen, oikea)

  3. Ilmaisin (vihreä/oranssi/sininen)

    Ilmaisee kuulokeyksiköiden ja latauskotelon akun jäljellä olevan akkukeston, lataustilan tai pariliitostilan tilan.

  4. Sarjanumero

    Sijaitsee latauskotelon pohjassa.

  5. Pariliitos-/palautus-/alustuspainike

    Käytetään siirryttäessä kuulokkeiden pariliitos-, palautus- tai alustustilaan.

  6. USB Type-C -portti

    Liitä latauskotelo toimitetulla USB Type-C -kaapelilla tietokoneeseen tai pistorasiaan kaupallisesti saatavilla olevan USB-verkkolaitteen kautta sekä kuulokkeiden että latauskotelon lataamiseksi samanaikaisesti.
