Umiestnenie a funkcie súčastí

Slúchadlá

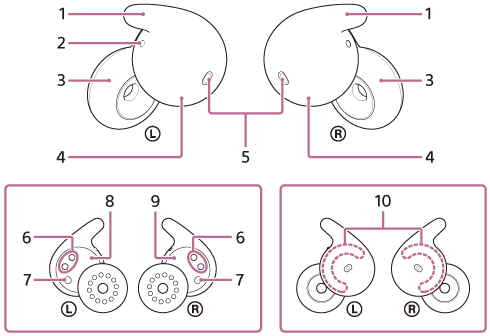

Na ľavom a pravom slúchadle je 3 časť v tvare šišky a 4 časť v tvare gule. 5 a 10 sú na guľovitej časti a 1 je predĺženie guľovitej časti. 2 sa nachádza na ľavom slúchadle. 6 a 7 sú na rovných plochách guľovitých častí ľavého a pravého slúchadla. 8 sa nachádza na ľavom slúchadle a 9 na pravom slúchadle.

  1. Ušné výstelky (ľavá, pravá)

  2. Hmatový bod

    Na ľavom slúchadle sa nachádza hmatový bod.

  3. Budiče slúchadiel (ľavý, pravý)

  4. Kryty (ľavý, pravý)

  5. Mikrofóny (ľavý, pravý)

  6. Nabíjacie porty (ľavý, pravý)

  7. Infračervené snímače (ľavý, pravý)

  8. Značka (ľavé)

  9. Značka (pravá)

  10. Vstavané antény (ľavá, pravá)


Nabíjacie puzdro

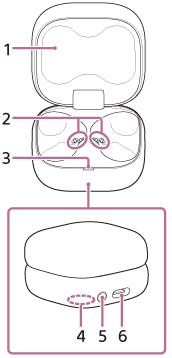

5 a 6 sú na spodnej časti nabíjacieho puzdra. 3 vidno, keď je horné veko (1) nabíjacieho puzdra otvorené smerom k vám. 2 je vo vnútri nabíjacieho puzdra a 4 je na spodnej ploche nabíjacieho puzdra.

  1. Veko

  2. Nabíjacie porty (ľavý, pravý)

  3. Indikátor (zelený/oranžový/modrý)

    Zobrazuje zostávajúcu výdrž batérie slúchadiel a nabíjacieho puzdra, stav nabitia alebo stav režimu párovania.

  4. Sériové číslo

    Nachádza sa na spodnej časti nabíjacieho puzdra.

  5. Tlačidlo párovania/resetovania/inicializácie

    Používa sa na prepínanie do režimu párovania, resetovanie alebo inicializáciu slúchadiel.

  6. Port USB Type–C

    Pomocou dodaného kábla USB Type–C pripojte nabíjacie puzdro k počítaču alebo k napájacej zásuvke pomocou bežne dostupného napájacieho adaptéra USB, ktorý bude súčasne nabíjať slúchadlá aj nabíjacie puzdro.
