Umístění a funkce součástí

Sluchátka

1 je část levé a pravé jednotky sluchátek. 3 a 6 se nachází na levé a pravé jednotce sluchátek a 12 je zabudována do každé jednotky sluchátek. 4 se nachází na 1 na levé jednotce sluchátek. 8, 9, 10 a 11 jsou vidět, když jsou jednotky sluchátek umístěny na povrchu s koncovkami sluchátek (5) směřujícími k vám.

  1. Ušní výstelky (levá, pravá)

  2. L (levá) jednotka

  3. Vzduchové otvory (levý, pravý)

  4. Hmatová tečka
    Levá ušní výstelka má hmatovou tečku.

  5. Koncovky sluchátek (levá, pravá)

  6. Mikrofony (levý, pravý)
    Zachycují zvuk vašeho hlasu během telefonního hovoru nebo v režimu Speak-to-Chat a zachycují okolní zvuky při použití funkce potlačení hluku nebo režimu okolního zvuku.

  7. R (pravá) jednotka

  8. Značka (levé)

  9. Infračervené snímače (levý, pravý)

  10. Nabíjecí porty (levý, pravý)

  11. Značka (pravé)

  12. Vestavěné antény (levá, pravá)


Nabíjecí pouzdro

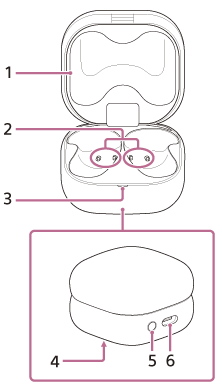

5 a 6 jsou na spodní části nabíjecího pouzdra. 3 je vidět, když je horní víko (1) nabíjecího pouzdra otevřené směrem k vám. 2 je uvnitř nabíjecího pouzdra a 4 je na spodní ploše nabíjecího pouzdra.

  1. Víko

  2. Nabíjecí porty (levý, pravý)

  3. Indikátor (zelený / oranžový / modrý)

    Indikuje zbývající kapacitu baterie sluchátek a nabíjecího pouzdra, stav nabíjení nebo stav režimu párování.

  4. Sériové číslo

    Nachází se na dolní části nabíjecího pouzdra.

  5. Tlačítko párování / resetování / inicializace

    Používá se při přechodu do režimu párování, resetování nebo inicializaci sluchátek.

  6. Port USB Type-C

    Pomocí dodaného kabelu USB Type-C připojte nabíjecí pouzdro k počítači nebo k elektrické zásuvce pomocí běžně dostupného napájecího adaptéru USB a současně nabijte sluchátka i nabíjecí pouzdro.
