Positionen und Funktionen der Komponenten

Headset

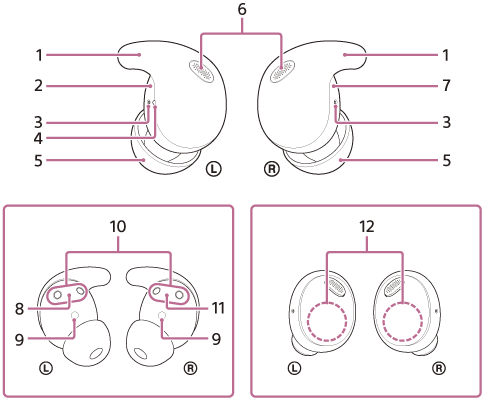

1 ist ein Teil der linken und rechten Headset-Einheit. 3 und 6 befinden sich an der linken und rechten Headset-Einheit. 12 ist in jede Headset-Einheit integriert. 4 befindet sich an 1 an der linken Headset-Einheit. 8, 9, 10 und 11 sind zu sehen, wenn die Headset-Einheiten so auf einer Fläche platziert werden, dass die Ohrstöpsel-Aufsätze (5) zu Ihnen weisen.

  1. Silikon Ohrpolster (links, rechts)

  2. L-Einheit (links)

  3. Luftöffnungen (links, rechts)

  4. Tastpunkt
    Das linke Silikon Ohrpolster verfügt über einen Tastpunkt.

  5. Ohrstöpsel-Aufsätze (links, rechts)

  6. Mikrofone (links, rechts)
    Erfassen Ihre Stimme während eines Anrufs oder im Modus Speak-to-Chat und Umgebungsgeräusche, wenn die Funktion zur Rauschunterdrückung oder der Modus für Umgebungsgeräusche verwendet wird.

  7. R-Einheit (rechts)

  8. Markierung (links)

  9. IR-Sensoren (links, rechts)

  10. Ladeanschlüsse (links, rechts)

  11. Markierung (rechts)

  12. Integrierte Antennen (links, rechts)


Ladeetui

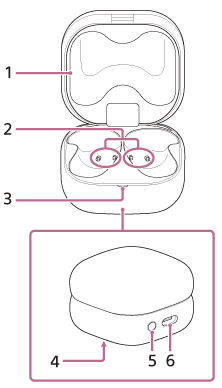

5 und 6 befinden sich am unteren Teil des Ladeetuis. 3 ist zu sehen, wenn der obere Deckel (1) des Ladeetuis geöffnet ist und auf Sie weist. 2 befindet sich im Ladeetui und 4 an der Unterseite des Ladeetuis.

  1. Deckel

  2. Ladeanschlüsse (links, rechts)

  3. Anzeige (grün/orange/blau)

    Zeigt die Akkurestladung der Headset-Einheiten und des Ladeetuis, den Ladestatus oder den Status des Kopplungsmodus an.

  4. Seriennummer

    Befindet sich an der Unterseite des Ladeetuis.

  5. Kopplungs-/Rücksetz-/Initialisierungstaste

    Zum Wechseln in den Kopplungsmodus bzw. zum Zurücksetzen oder Initialisieren des Headsets.

  6. USB Type-C-Anschluss

    Schließen Sie das Ladeetui über das mitgelieferte USB-Type-C-Kabel an einen Computer oder über ein handelsübliches USB-Netzteil an eine Netzsteckdose an, um das Headset und das Ladeetui gleichzeitig zu laden.
