Emplacement et fonctions des pièces

Casque

Le 1 fait partie des unités gauche et droite du casque. Le 3 et le 6 se trouvent sur les unités gauche et droite du casque, et le 12 est intégré à chaque unité du casque. Le 4 se trouve sur 1 sur l’unité gauche du casque. Le 8, le 9, le 10 et le 11 sont visibles lorsque les unités du casque sont placées sur une surface avec les embouts d’écouteurs (5) dirigés vers vous.

  1. Pièces de maintien d’oreille (gauche, droite)

  2. Unité G (gauche)

  3. Trous d’aération (gauche, droit)

  4. Point tactile
    La pièce de maintien d’oreille gauche dispose d’un point tactile.

  5. Embouts d’écouteurs (gauche, droit)

  6. Micros (gauche, droit)
    Captent le son de votre voix lors d’un appel téléphonique ou en mode Speak-to-Chat et captent les sons ambiants lorsque vous utilisez la fonction antibruit ou le mode bruit ambiant.

  7. Unité D (droite)

  8. Repère (gauche)

  9. Capteurs infrarouges (gauche, droit)

  10. Ports de chargement (gauche, droit)

  11. Repère (droit)

  12. Antennes intégrées (gauche, droite)

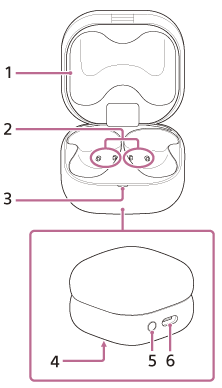

Étui de recharge

Le 5 et le 6 se trouvent sur la partie inférieure de l’étui de recharge. Le 3 peut être vu lorsque le couvercle (1) de l’étui de recharge est ouvert face à vous. Le 2 se trouve à l’intérieur de l’étui de recharge et le 4 se trouve sur la surface inférieure de l’étui de recharge.

  1. Couvercle

  2. Ports de chargement (gauche, droit)

  3. Témoin (vert/orange/bleu)

    Indique la charge restante de la batterie des unités du casque et de l’étui de recharge, l’état de la charge ou l’état du mode de pairage.

  4. Numéro de série

    Emplacement sur la partie inférieure de l’étui de recharge.

  5. Touche de pairage/réinitialisation/initialisation

    Utilisée pour entrer en mode de pairage, réinitialiser ou initialiser le casque.

  6. Port USB Type-C

    À l’aide du câble USB Type-C fourni, connectez l’étui de recharge à un ordinateur ou à une prise secteur via un adaptateur secteur USB disponible dans le commerce pour charger le casque et l’étui de recharge simultanément.
