Ubicazione e funzione delle parti

Cuffie

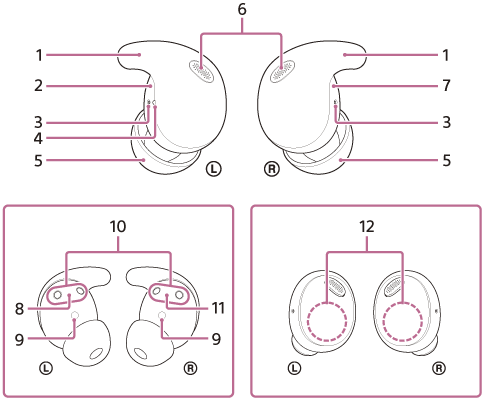

1 è una parte delle unità sinistra e destra delle cuffie. 3 e 6 si trovano sulle unità sinistra e destra delle cuffie, e 12 è integrata in ciascuna unità delle cuffie. 4 si trova su 1 sull’unità sinistra delle cuffie. 8, 9 10 e 11 sono visibili quando le cuffie sono posizionate su una superficie con i cuscinetti auricolari (5) rivolti verso di sé.

  1. Supporti fitting (sinistro, destro)

  2. Unità L (left, sinistra)

  3. Fori per l’aria (sinistro, destro)

  4. Puntino in rilievo
    Il supporto fitting di sinistra presenta un puntino in rilievo.

  5. Cuscinetti auricolari (sinistro, destro)

  6. Microfoni (sinistro, destro)
    Acquisiscono il suono della voce durante una telefonata o nella modalità Speak-to-Chat e acquisiscono i suoni ambientali quando viene utilizzata la funzione di eliminazione del rumore o la Modalità Suono ambiente.

  7. Unità R (right, destra)

  8. Contrassegno (sinistra)

  9. Sensori IR (sinistro, destro)

  10. Porte di ricarica (sinistra, destra)

  11. Contrassegno (destra)

  12. Antenne integrate (sinistra, destra)


Custodia di ricarica

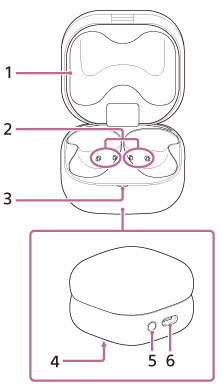

5 e 6 si trovano nella parte inferiore della custodia di ricarica. 3 risulta visibile quando il coperchio superiore (1) della custodia di ricarica è aperto rivolto verso di sé. 2 è all’interno della custodia di ricarica e 4 è sulla superficie inferiore della custodia di ricarica.

  1. Coperchio

  2. Porte di ricarica (sinistra, destra)

  3. Indicatore (verde/arancione/blu)

    Indica la durata residua della batteria delle cuffie e della custodia di ricarica, lo stato di ricarica o lo stato della modalità di associazione.

  4. Numero di serie

    Si trova nella parte inferiore della custodia di ricarica.

  5. Pulsante di associazione/ripristino/inizializzazione

    Viene utilizzato quando le cuffie entrano in modalità di associazione, in ripristino o in inizializzazione.

  6. Porta USB Type-C

    Utilizzando il cavo USB Type-C in dotazione, collegare la custodia di ricarica a un computer o a una presa CA tramite un adattatore CA USB disponibile in commercio per caricare contemporaneamente sia le cuffie che la custodia di ricarica.
