Funkcje i lokalizacja poszczególnych elementów

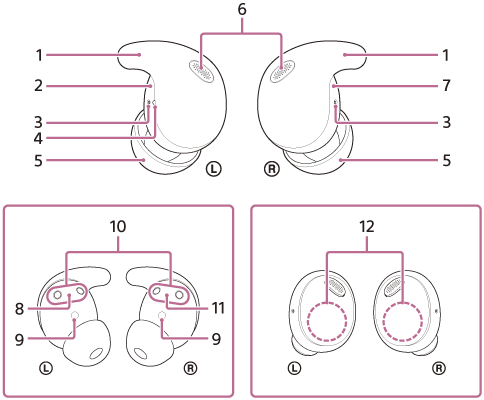

Zestaw słuchawkowy

1 to część lewej i prawej słuchawki zestawu słuchawkowego. 3 i 6 znajdują się na lewej i prawej słuchawce zestawu słuchawkowego, a 12 jest wbudowana w każdą słuchawkę zestawu słuchawkowego. 4 znajduje się w punkcie 1 na lewej słuchawce zestawu słuchawkowego. 8, 9, 10 i 11 można zobaczyć, gdy słuchawki zestawu słuchawkowego znajdują się na powierzchni z wkładkami słuchawkowymi (5) skierowanymi w stronę użytkownika.

  1. Wsporniki dopasowane (lewy, prawy)

  2. Słuchawka L (lewa)

  3. Otwory wentylacyjne (lewy, prawy)

  4. Wyczuwalna wypukłość
    Lewy wspornik dopasowany ma wyczuwalną wypukłość.

  5. Wkładki słuchawkowe (lewy, prawy)

  6. Mikrofony (lewy, prawy)
    Rejestrują głos podczas rozmowy telefonicznej lub w trybie Speak-to-Chat i rejestrują dźwięki otoczenia, gdy używana jest funkcja tłumienia szumów lub Tryb Dźwięków Otoczenia.

  7. Słuchawka R (prawa)

  8. Oznaczenie (lewa)

  9. Czujniki podczerwieni (lewy, prawy)

  10. Porty ładowania (lewy, prawy)

  11. Oznaczenie (prawa)

  12. Wbudowane anteny (lewa, prawa)

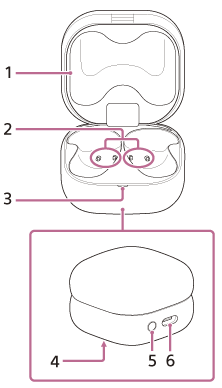

Etui z funkcją ładowania

5 i 6 znajdują się w dolnej części etui z funkcją ładowania. 3 widać, gdy górna pokrywa (1) etui z funkcją ładowania jest otwarta i skierowana jest w stronę użytkownika. 2 znajduje się wewnątrz etui z funkcją ładowania, a 4 znajduje się na dolnej powierzchni etui z funkcją ładowania.

  1. Pokrywka

  2. Porty ładowania (lewy, prawy)

  3. Wskaźnik (zielony/pomarańczowy/niebieski)

    Wskazuje pozostały czas pracy akumulatora zestawu słuchawkowego i etui z funkcją ładowania, stan ładowania lub stan trybu parowania.

  4. Numer seryjny

    Znajduje się w dolnej części etui z funkcją ładowania.

  5. Przycisk parowania/resetowania/inicjowania

    Używane podczas wchodzenia w tryb parowania, resetowania lub inicjowania zestawu słuchawkowego.

  6. Gniazdo USB Type-C

    Za pomocą dostarczonego przewodu USB Type-C podłącz etui z funkcją ładowania do komputera lub do gniazdka sieciowego za pomocą dostępnego w sprzedaży zasilacza sieciowego USB, aby jednocześnie ładować zestaw słuchawkowy i etui z funkcją ładowania.
