Funkcje i lokalizacja poszczególnych elementów

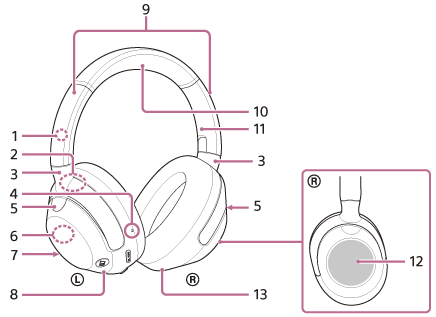

Zestaw słuchawkowy składa się z elementu 10 w kształcie łuku, elementu 1 na stronie lewej słuchawki, 11 na stronie prawej słuchawki oraz 9 i 3 nad obydwiema słuchawkami. Zarówno na lewej jak i prawej słuchawce znajduje się element 5. 2 znajduje się w dolnej części 3 na lewej słuchawce. Element 6 jest wbudowany w lewą słuchawkę (8). 4, 7, 14, 15, 16, 17, 18 i 19 znajdują się wzdłuż krawędzi lewej słuchawki. Prawa słuchawka (13) ma 12 na płaskiej powierzchni.

  1. Oznaczenie (lewa)

  2. Numer seryjny

    Znajduje się na spodzie zaczepu lewej słuchawki.

  3. Zaczepy

  4. Wyczuwalna wypukłość

    Na lewej słuchawce jest wyczuwalna wypukłość.

  5. Mikrofony z funkcją tłumienia szumów (zewnętrzne) (lewy, prawy)

    Rejestruje szum, gdy używana jest funkcja tłumienia szumów.

  6. Wbudowana antena

    Zestaw słuchawkowy ma wbudowaną antenę Bluetooth.

  7. Mikrofon połączenia (lewy)

    Zbiera głos podczas rozmowy przez telefon.

  8. Lewa słuchawka

  9. Suwaki

  10. Pałąk

  11. Oznaczenie (prawa)

  12. Panel sterowania czujnika dotykowego

    Umożliwia zdalne sterowanie odtwarzaniem muzyki z podłączonego urządzenia Bluetooth lub wykonywanie innych czynności za pomocą dotyku.

  13. Prawa słuchawka

  14. Przycisk NC/AMB (funkcji tłumienia szumów/trybu dźwięków otoczenia)

  15. Przycisk ULT

  16. Przycisk (zasilanie)/ (Bluetooth)

  17. Wskaźnik (pomarańczowy/niebieski)

    Świeci się na pomarańczowo lub niebiesko sygnalizując stan akumulatora lub łączności zestawu słuchawkowego.

  18. Gniazdo USB Type-C

    Aby naładować zestaw słuchawkowy, podłącz zestaw słuchawkowy do komputera lub do gniazdka sieciowego za pomocą dostępnego w handlu zasilacza sieciowego USB i dostarczonego przewodu USB Type-C.

  19. Gniazdo wejścia kabla słuchawkowego

    Służy do podłączania odtwarzacza muzyki itp. za pośrednictwem dostarczonego kabla słuchawkowego. Prawidłowe podłączenie kabla sygnalizowane jest charakterystycznym kliknięciem. Jeśli wtyczka nie jest prawidłowo podłączona, prawidłowe słyszenie dźwięku może nie być możliwe.
