Розташування та функції складових

Гарнітура

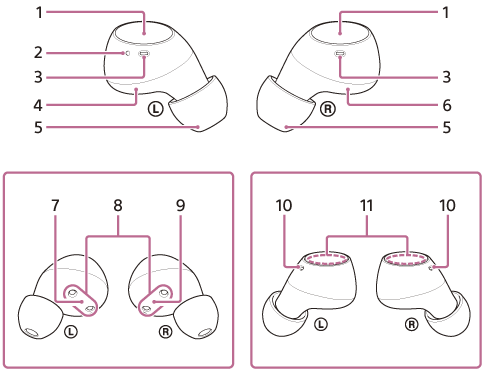

1 — пласка частина лівої та правої чашок гарнітури. 11 вбудовано в кожну чашку гарнітури. 3 й 10 розташовані поруч із 1. 7, 8 і 9 можна побачити, якщо покласти гарнітуру на поверхню так, щоб вкладиші (5) були спрямовані до вас. 2 знаходиться на лівій чашці гарнітури.

  1. Кнопки (ліва, права)
    Натисніть, щоб виконати потрібну операцію з гарнітурою.

  2. Тактильна точка
    На лівій чашці гарнітури є тактильна точка.

  3. Отвори для повітря (лівий, правий)

  4. Ліва чашка гарнітури

  5. Вкладиші (лівий, правий)

  6. Права чашка гарнітури

  7. Позначка (ліва)

  8. Гнізда для заряджання

  9. Позначка (права)

  10. Мікрофони (лівий, правий)
    Сприймають звук вашого голосу, коли ви розмовляєте по телефону.

  11. Вбудовані антени (ліва, права)
    Антену Bluetooth вбудовано в кожен навушник гарнітури.


Чохол для заряджання

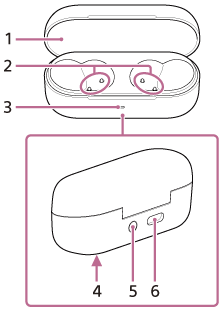

3 можна побачити, якщо відкрити кришку чохла для заряджання (1) і покласти його на поверхню передньою стороною до себе. 2 знаходиться всередині чохла для заряджання, а 5 і 6 — на задньому боці чохла для заряджання. 4 знаходиться знизу на чохлі для заряджання.

  1. Кришка

  2. Гнізда для заряджання

  3. Індикатор (синій/помаранчевий/зелений)
    Показує залишок часу роботи від акумулятора для чашок гарнітури й чохла для заряджання, стан заряджання або стан режиму сполучення.

  4. Серійний номер
    Знаходиться знизу на чохлі для заряджання.

  5. Кнопка сполучення/перезавантаження/ініціалізації
    Використовується під час входу в режим сполучення, перезавантаження чи ініціалізації гарнітури.

  6. Порт USB Type-C®
    За допомогою наявного в продажу кабелю USB Type-C підключіть чохол для заряджання до комп’ютера або до розетки змінного струму через USB-адаптер змінного струму, який наявний у продажу, щоб одночасно зарядити гарнітуру та чохол для заряджання.
