Funkcje i lokalizacja poszczególnych elementów

Zestaw słuchawkowy

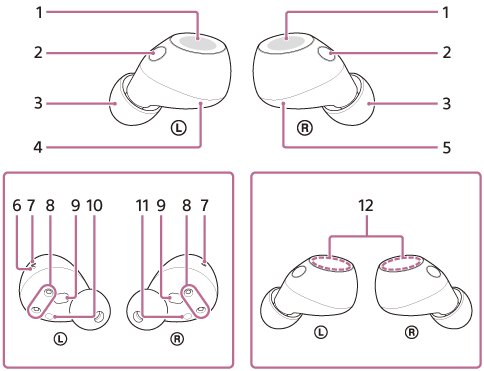

1 to płaska część lewej i prawej słuchawki zestawu słuchawkowego. 12 jest wbudowany w każdy zestaw słuchawkowy. 2 i 7 znajdują się w pobliżu 1. 8, 9, 10 i 11 są widoczne, gdy zestaw słuchawkowy jest umieszczony na powierzchni z końcówkami słuchawek (3) skierowanymi w stronę użytkownika. 6 znajduje się na lewym zestawie słuchawkowym.

  1. Czujniki dotykowe (lewy, prawy)

  2. Mikrofony (lewy, prawy)
    Odbierają dźwięk głosu podczas rozmowy telefonicznej i dźwięki otoczenia, gdy używana jest funkcja tłumienia szumów lub tryb dźwięków otoczenia.

  3. Wkładki słuchawkowe (lewy, prawy)

  4. Lewa słuchawka zestawu nagłownego

  5. Prawa słuchawka zestawu nagłownego

  6. Dotykowa kropka
    Na lewej słuchawce znajduje się dotykowa kropka.

  7. Otwory wentylacyjne (lewy, prawy)

  8. Porty ładowania (lewy, prawy)

  9. Czujniki podczerwieni (lewy, prawy)

  10. Oznaczenie (lewa)

  11. Oznaczenie (prawa)

  12. Wbudowane anteny (lewa, prawa)
    Antena Bluetooth jest wbudowana w lewą lub prawą jednostkę zestawu słuchawkowego.


Etui z funkcją ładowania

3 widać, gdy pokrywa etui z funkcją ładowania (1) jest otwarta i znajduje się na powierzchni zwróconej w stronę użytkownika. 2 znajduje się wewnątrz etui z funkcją ładowania, a 5 i 6 znajdują się z tyłu etui z funkcją ładowania. 4 znajduje się w dolnej części etui z funkcją ładowania.

  1. Pokrywka

  2. Porty ładowania (lewy, prawy)

  3. Wskaźnik (zielony/pomarańczowy/niebieski)

    Wskazuje pozostały czas pracy baterii zestawów słuchawkowych i etui ładującego, stan ładowania lub stan trybu parowania.

  4. Numer seryjny

    Znajduje się w dolnej części etui z funkcją ładowania.

  5. Przycisk parowania/resetowania/inicjowania

    Używane podczas wchodzenia w tryb parowania, resetowania lub inicjowania zestawu słuchawkowego.

  6. Gniazdo USB Type-C

    Za pomocą dostarczonego przewodu USB Type-C podłącz etui z funkcją ładowania do komputera lub do gniazdka sieciowego za pomocą dostępnego w sprzedaży zasilacza sieciowego USB, aby jednocześnie ładować zestaw słuchawkowy i etui z funkcją ładowania.

Należy mieć na uwadze, że niniejszy Przewodnik pomocniczy został przetłumaczony przez maszynę. Tłumaczenia maszynowe nie uwzględniają kontekstu i mogą nie pokrywać się idealnie z wersją angielską. Oryginalną wersję w języku angielskim można wyświetlić, wybierając English w pozycji [Strona wyboru języka].
