Osien sijainti ja toiminta

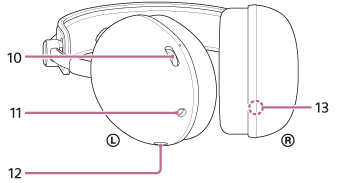

Kaaren 1 molemmissa päissä ovat 2 ja 3 sekä 3:n sisäpuolen alapuolella 4 ja 8. Vasemmanpuoleisen yksikön (7) sivuilla on 5, 10, 11 ja 12. Oikeassa yksikössä (9) on 13 korvatyynyn sisäpuolella. Vasemmassa yksikössä on irrotettava 6.

  1. Päälakisanka

  2. Säätönupit (vasen, oikea)

    Säädä otsapannan korkeutta liu'uttamalla.

  3. Otsapannan liukusäätimet (vasen, oikea)

  4. (vasen) -merkki

  5. Mikrofoni päälle tai pois päältä -painike

    Kytkee mikrofonin päälle tai pois päältä.

  6. Irrotettava varsimikrofoni (tuulisuojalla)

    Kiinnitä vasempaan yksikköön.

  7. Vasen yksikkö

  8. (oikea) -merkki

  9. Oikea yksikkö

  10. Äänenvoimakkuuden säätöpyörä –/+

    Säädä kuulokkeiden äänenvoimakkuutta, kun ne on liitetty pelikonsoliin. Näppäimessä on tuntopiste. + sivulla.

  11. Kuulokekaapelin tuloliitäntä

    Liitä pelikonsoli mukana toimitetulla kuulokekaapelilla. Varmista, että pistoke on työnnetty kokonaan sisään. Jos pistoketta ei ole työnnetty kokonaan sisään, ääntä ei ehkä kuulu. Myös mikrofoni ei ehkä ole käyttökelpoinen.

  12. Boom-mikrofonin tuloliitäntä

    Liitä mukana toimitettu puomimikrofoni. Varmista, että työnnät kaapelin paikalleen niin, että se naksahtaa. Jos pistoketta ei ole kytketty oikein, et voi käyttää mikrofonia.

  13. Sarjanumero

    Sijaitsee oikeassa yksikössä.


Sarjanumeron tarkistaminen

  • Varmista, että kuulokekaapelia ei ole kytketty kuulokkeisiin.
  • Irrota korvapehmuste oikeasta yksiköstä vetämällä se suoraan ulos kotelosta.
    Sarjanumero ja turvamerkinnät sijaitsevat oikean yksikön keskellä alhaalla.

  • Kiinnitä irrotettu korvapehmuste oikeaan yksikköön.
    Varmista, että laitteen kahden ulkoneman ja korvatyynyn reikien suunta on sama.
    Työnnä kuusi kielekettä tiukasti laitteeseen, kunnes kuulet naksahduksen.

Huomautus

  • Älä irrota korvapehmustetta, ellei se ole välttämätöntä.
  • Älä poista korvatyynyä rautahiekan tai muiden metalliesineiden läsnä ollessa. Rautahiekka tai muut metalliesineet voivat tarttua kuulokkeen sisällä olevaan magneettiin ja aiheuttaa kuulokkeiden toimintahäiriön.
  • Varmista, että kiinnität korvatyynyn oikeaan suuntaan. Jos korvatyynyä ei ole kiinnitetty oikeaan suuntaan, et välttämättä saa haluttua akustista suorituskykyä.
  • Takuu ei kata edellä mainittujen varotoimenpiteiden laiminlyönnistä johtuvia vikoja.
TP1002273108
