Osien sijainti ja toiminta

Kuulokkeet

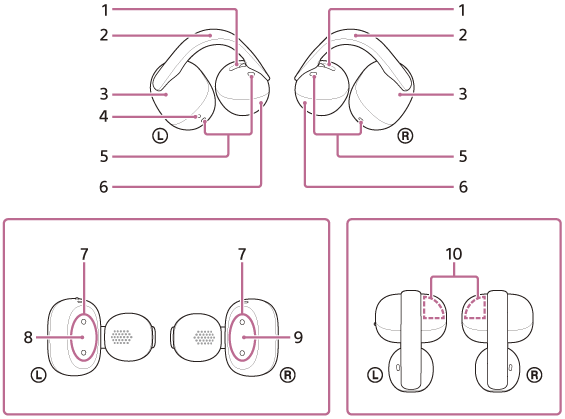

Molemmissa päissä sillan muotoinen 2, 3 ja 6 sijaitsevat. 5 on 3:ssa, ja 1 ja 5 ovat 6:ssa. 4 on vasemmassa yksikössä. Kun 2 asetetaan sinusta poispäin, 7, 8 ja 9 ilmestyvät 3:n etupuolelle. 10 on upotettu 3:een.

  1. Ilmareiät (vasen, oikea)

  2. Joustava pidike (vasen, oikea)

  3. Korvakuulokkeiden runko (suuri) (vasen, oikea)

  4. Tuntopiste

    Vasemmanpuoleisessa kuulokeyksikössä on tuntopiste.

  5. Mikrofonit (vasen, oikea)

  6. Korvakorujen runko (pieni) (vasen, oikea)

  7. Latausportit (vasen, oikea)

  8. (vasen) -merkki

  9. (oikea) -merkki

  10. Sisäiset antennit (vasen, oikea)

    Bluetooth-antenni on integroitu kuulokkeiden vasempaan ja oikeaan yksikköön.


Latauskotelo

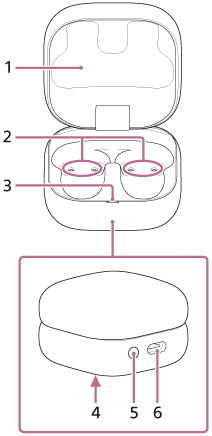

3 näkyy, kun latauskotelon kansi (1) on auki ja se on asetettu sinulle päin olevalle pinnalle. 2 sijaitsee latauskotelon sisällä ja 5 ja 6 latauskotelon takana. 4 sijaitsee latauskotelon pohjalla.

  1. Latauskotelon kansi

  2. Latausportit (vasen, oikea)

  3. Ilmaisin (vihreä/oranssi/sininen)

    Ilmaisee kuulokkeiden ja latauskotelon jäljellä olevan akun varauksen, lataustilan tai pariliitostilan tilan.

  4. Sarjanumero

    Sijaitsee latauskotelon pohjassa.

  5. Pariliitos-/palautus-/alustuspainike

    Käytetään siirryttäessä kuulokkeiden pariliitos-, palautus- tai alustustilaan.

  6. USB Type-C® -portti

    Lataa sekä kuulokkeet että latauskotelo jollakin seuraavista menetelmistä kaupallisesti saatavilla olevalla USB Type-C-kaapelilla.

    • Liitä latauskotelo tietokoneeseen
    • Kytke latauskotelo pistorasiaan kaupallisesti saatavilla olevalla USB-verkkovirtasovittimella.
TP1002091041
