Verbindingsvoorbeeld 1: verbinding maken met een tv die uitgerust is met ARC
Gebruik de volgende verbindingsmethode wanneer u via de hoofdtelefoon de audio beluistert van een tv die uitgerust is met ARC. Om de processor aan te sluiten op een tv die niet uitgerust is met ARC, raadpleegt u "Verbindingsvoorbeeld 2: verbinding maken met een tv die niet uitgerust is met ARC (verbinding maken met een tv via een optische digitale kabel)".

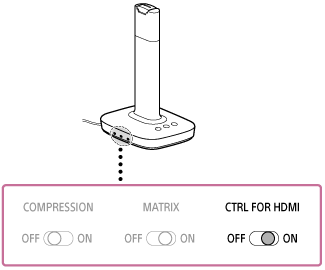

- Zet de schakelaar CTRL FOR HDMI aan de zijkant van de processor op "ON".
- Sluit de processor aan op de tv.

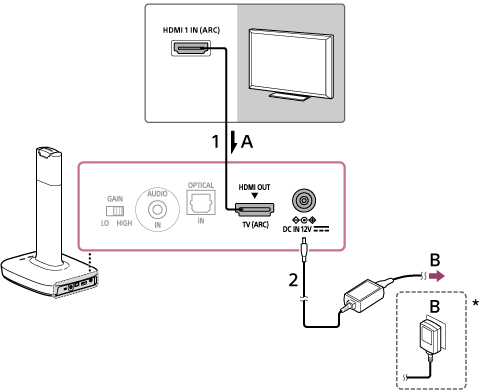

- Verbind met behulp van een High Speed HDMI-kabel met ethernet (los verkrijgbaar) de aansluiting HDMI OUT van de processor met de HDMI-aansluiting van de tv die gemarkeerd is met "ARC".
Als er al een apparaat aangesloten is op de HDMI (ARC)-aansluiting van de tv, koppelt u dit los en sluit u het aan op een andere HDMI-ingang. - Sluit de bijgeleverde netspanningsadapter aan op een stopcontact.
A: tv-audio
B: naar een stopcontact
* De vorm van de netspanningsadapter kan per land/regio verschillen.
- Verbind met behulp van een High Speed HDMI-kabel met ethernet (los verkrijgbaar) de aansluiting HDMI OUT van de processor met de HDMI-aansluiting van de tv die gemarkeerd is met "ARC".

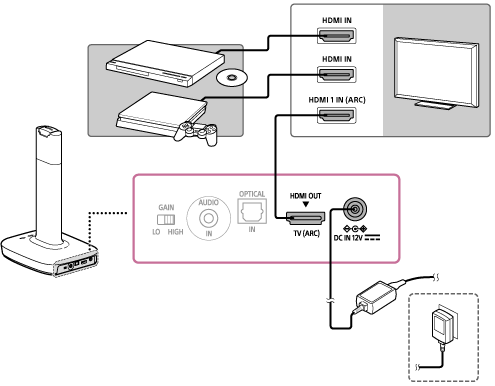

- Sluit andere apparaten zoals een Blu-ray-disc-/dvd-speler of gameconsole aan op de tv.
Opmerking
- Schakel de processor uit voor u de schakelaar CTRL FOR HDMI gebruikt.
