A HDMI-aljzattól eltérő aljzatokkal rendelkező eszközök csatlakoztatása

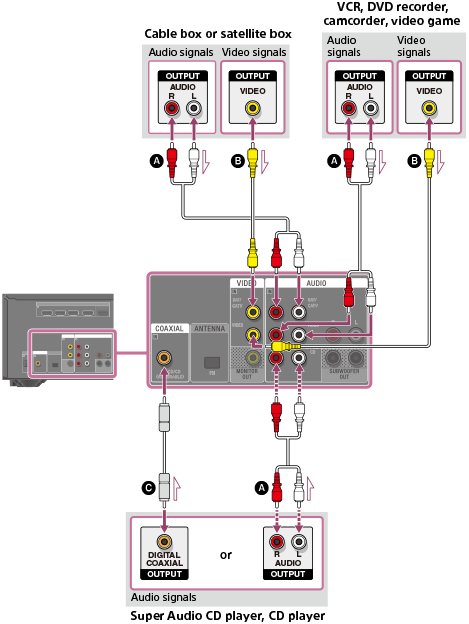

Csatlakoztassa az eszközöket a rádióerősítőhöz az alábbi ábra szerint.
A folyamatos vonalak az ajánlott, a szaggatott vonalak az alternatív csatlakozásokat jelzik. Nem kötelező minden kábelt csatlakoztatni.
A kábelek csatlakoztatása előtt ellenőrizze, hogy kihúzta-e a hálózati csatlakozóvezeték (tápkábel) csatlakozóját.
Audiokábel (nem tartozék)
Videokábel (nem tartozék)
Koaxiális digitális kábel (nem tartozék)
Tipp
- Átnevezheti az egyes bemeneteket, hogy a kívánt név jelenjen meg a rádióerősítő kijelzőpaneljén. Részletek: „Az egyes bemenetek nevének módosítása (NAME IN)”.
- A képminőség a csatlakozóaljzattól függ. Az eszközöket a HDMI-kapcsolat használatával javasoljuk csatlakoztatni, ha rendelkeznek HDMI-aljzattal.
