Свързване на високоговорителите

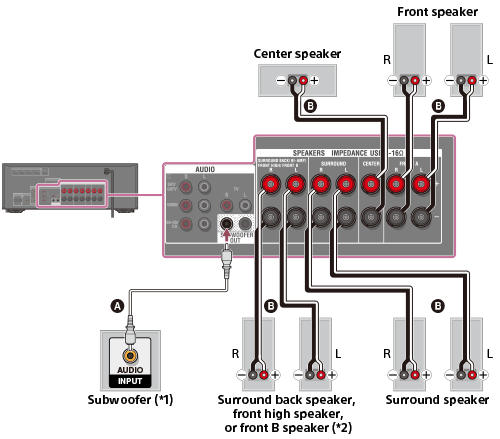

Свържете всеки високоговорител, както е илюстрирано по-долу.
Задължително изключете кабела за електрозахранване (проводника към електрическата мрежа), преди да свържете кабелите,
За подробности относно това как се свързват кабелите към приемника, вижте „Как се свързват кабелите за високоговорителите.”
Аудио кабел за моно звук (не е включен в комплекта)
Кабел за високоговорител (не е включен в комплекта)
*1 Ако свързвате събуфер с функция за автоматично преминаване в режим на готовност, изключете я, докато гледате филми. Ако функцията за автоматично преминаване в режим на готовност е включена, тя превключва автоматично в режим на готовност според нивото на входния сигнал към събуфера и звукът не може да се извежда.
*2 Само за STR-DH750. Забележки относно връзките към SPEAKERS SURROUND BACK/BI-AMP/FRONT HIGH/FRONT B изводите
- Ако свързвате само един заден съраунд високоговорител, свържете го към изводите L (+/-).
- Ако разполагате с допълнителна система от предни високоговорители, свържете я към тези изводи. В този случай изберете конфигурация на високоговорителите, в която няма задни съраунд и предни горни високоговорители. След това задайте [SB Assign] в менюто Speaker Settings на [Speaker B]. Можете да изберете желаната система на предни високоговорители с помощта на бутона SPEAKERS на приемника.
- Можете да свържете предните високоговорители към тези изводи чрез свързване на двоен усилвател. В този случай задайте [SB Assign] в менюто Speaker Settings на [Bi-Amp].
Забележка
- След като инсталирате и свържете високоговорителите, изберете желаната от вас конфигурация на високоговорителите чрез [Speaker Pattern] в менюто Speaker Settings.
