主机的部件名称
前面板
-
电源开关
向主机供电。
打开电源后，开关周围的LED灯会亮起绿色。
-
USB接口(USB 2.0)
用于连接鼠标（另售）或USB闪存驱动器（另售）。

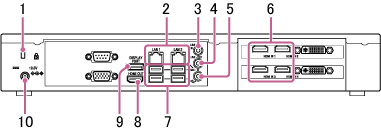

后面板
-
安全插槽
连接防盗安全锁电缆。
-
LAN 1和2接口(RJ-45)
使用LAN电缆连接网络。
注意
- 通常情况下，请使用LAN 1接口。不应该使用LAN 2接口。
- 如果必须使用LAN 2接口，需要具备有关Vision Exchange和Windows操作系统的网络设置的技术知识。
有关详细信息，请咨询系统管理员。 - LAN 1和LAN 2接口的功能相同。没有限制从外部访问（例如通过网络访问）任一接口的功能。
- 默认情况下，LAN 1和LAN 2之间没有相互通信。
- 请勿将LAN 1和LAN 2设置到相同子网。
-
LINE-IN（音频线输入）接口（迷你插孔）
连接音频设备的音频输出接口。
-
LINE-OUT（音频线输出）接口（迷你插孔）
连接音响或其他设备的音频输入接口。
可以从音响输出从连接到LINE IN接口的音频设备输出的音频，或者从用户设备输出的音频。
-
MIC-IN（麦克风输入）接口（迷你插孔）
注意
- 使用插入式电源将2.5 V电源提供给连接到MIN-IN接口的麦克风。请勿将不支持插入式电源的麦克风直接连接到此接口。
-
HDMI IN（HDMI输入）1至4*接口
连接到照相机、计算机或其他视频设备的HDMI输出接口。
* PEQ-C100只有两个HDMI IN接口。
-
USB接口(USB 3.0)
连接到可选鼠标、键盘、触摸屏或照相机（如SRG-120DU高清彩色视频摄像机）。
-
HDMI OUT（HDMI输出）接口
连接到显示器、投影机或其他视频设备的HDMI输入接口，以从主机显示视频。
-
DISPLAY PORT（DisplayPort输出）接口
连接到显示器、投影机或其他视频设备的DisplayPort输入接口，以从主机显示视频。
-
19.5V（19.5 V直流电源）插孔
连接到随附的交流适配器。
