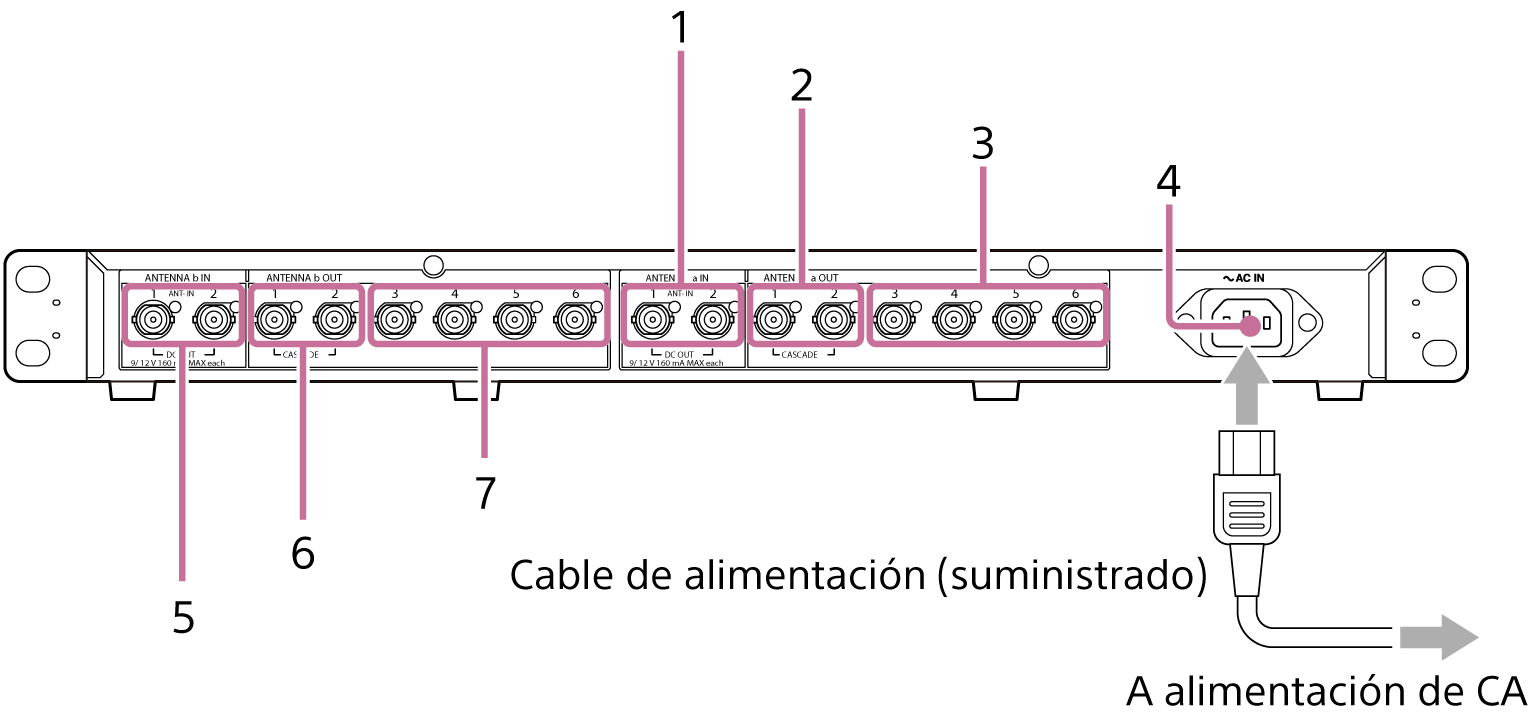

Panel posterior
Bloque ANTENNA a
1. Conectores ANTENNA a IN/DC OUT1, 2 (entrada de la antena a/salidas de alimentación de CC 1, 2)
Recibe la señal de la antena a través de un cable coaxial y, al mismo tiempo, suministra alimentación al lado de la antena para accionar el amplificador de antena. Utilice el interruptor ANTENNA a DC OUT del panel frontal para cambiar entre 9 V/THRU/12 V. Es posible conectar hasta dos antenas en función del alcance del micrófono inalámbrico.
2. Conectores ANTENNA a OUT1, 2 (CASCADE) (salidas de divisor de la antena a 1, 2 (uso doble en cascada))
Para utilizar dos divisores simultáneamente, realice la conexión con los conectores ANTENNA a IN/DC OUT1, 2 del segundo divisor.
3. Conectores ANTENNA a OUT3 a 6 (salidas de divisor de la antena a 3 a 6)
Realice la conexión con el conector ANTENNA a IN en el lado del receptor. Realice la conexión de manera que ANTENNA a OUT se conecte con ANTENNA a IN.
Bloque de la fuente de alimentación
4. Conector AC IN (entrada de alimentación de CA)
Realice la conexión al cable de alimentación de CA.
Bloque ANTENNA b
5. Conectores ANTENNA b IN/DC OUT1, 2 (entrada de la antena b/salidas de alimentación de CC 1, 2)
Recibe la señal de la antena a través de un cable coaxial y, al mismo tiempo, suministra alimentación al lado de la antena para accionar el amplificador de antena. Utilice el interruptor ANTENNA b DC OUT del panel frontal para cambiar entre 9 V/THRU/12 V. Es posible conectar hasta dos antenas en función del alcance del micrófono inalámbrico.
6. Conectores ANTENNA b OUT1, 2 (CASCADE) (salidas de divisor de la antena b 1, 2 (uso doble en cascada))
Para utilizar dos divisores simultáneamente, realice la conexión con los conectores ANTENNA b IN/DC OUT1, 2 del segundo divisor.
7. Conectores ANTENNA b OUT3 a 6 (salidas de divisor de la antena b 3 a 6)
Realice la conexión con el conector ANTENNA b IN en el lado del receptor. Realice la conexión de manera que ANTENNA b OUT se conecte con ANTENNA b IN.
