NETWORK RX STATIONPWS-110RX1AVer. 1.21 o posterior

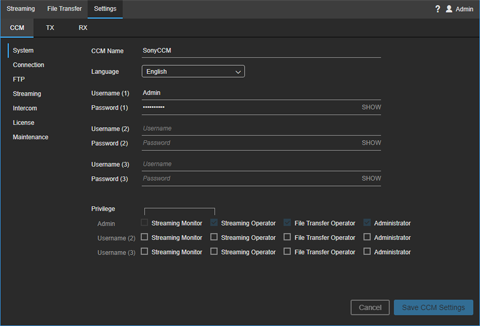

Pestaña [CCM]

Configura los ajustes del Connection Control Manager.

[Sistema]

• Nombre CCM: introduzca el nombre del Connection Control Manager.
• Idioma: seleccione el idioma de visualización del Connection Control Manager.
• Nombre de usuario (1): introduzca el nombre de usuario del administrador que desea utilizar cuando inicie sesión en el Connection Control Manager.
• Contraseña (1): introduzca la contraseña para el nombre de usuario anterior. Puede ver la contraseña si hace clic en [MOSTRAR].
• Nombre de usuario (2) / Nombre de usuario (3): introduzca los nombres de usuario generales que desea utilizar cuando inicie sesión en el Connection Control Manager. Se pueden configurar dos usuarios generales.
• Contraseña (2) / Contraseña (3): introduzca la contraseña para el nombre de usuario anterior. Puede ver la contraseña si hace clic en [MOSTRAR].
• Privilegio: establezca los privilegios para cada usuario. Marque las casillas para conceder privilegios.
  • Monitor de transmisión: concede privilegios de supervisión de transmisión a los usuarios.
  • Operador de transmisión: concede privilegios de operador de transmisión a los usuarios.
  • Operador de transferencia de archivos: concede privilegios de operador de transferencia de archivos a los usuarios.
  • Administrador: concede privilegios de administrador a los usuarios.

[Conexión]

Configura los ajustes para iniciar la sesión en el Connection Control Manager desde un dispositivo transmisor/receptor.

Conexión TX

• Nombre de usuario (1) / Nombre de usuario (2): introduzca los nombres de usuario que desea utilizar cuando inicie sesión en el Connection Control Manager desde una videocámara. Se pueden configurar dos usuarios.
• Contraseña (1) / Contraseña (2): introduzca la contraseña para el nombre de usuario anterior. Puede ver la contraseña si hace clic en [MOSTRAR].
• Utilice el puerto: número de puerto TCP que se utiliza cuando se conecta al Connection Control Manager desde una videocámara.

Si se cambian los elementos de [Conexión TX], vuelva a reconectar la videocámara tras guardar los ajustes.

Conexión XDCAM pocket

• Nombre de usuario (XPT): introduzca los nombres de usuario que desea utilizar cuando inicie sesión en el Connection Control Manager desde XDCAM pocket.
• Contraseña (XPT): introduzca la contraseña para el nombre de usuario anterior. Puede ver la contraseña si hace clic en [MOSTRAR].
• Utilice el puerto: número de puerto TCP que se utiliza cuando se conecta al Connection Control Manager desde XDCAM pocket.

Si se cambian los elementos de [Conexión XDCAM pocket], vuelva a conectar XDCAM pocket tras guardar la configuración.

Conexión punto a punto

• Nombre de usuario: introduzca el nombre de usuario que desea utilizar cuando inicie sesión en el Connection Control Manager desde un PWS-110RX1A que transmitirá streaming de punto a punto.
• Contraseña: introduzca la contraseña para el nombre de usuario anterior. Puede ver la contraseña si hace clic en [MOSTRAR].
• Utilice el puerto: especifique el número de puerto TCP que utiliza cuando se conecta al Connection Control Manager desde un transmisor de streaming PWS-110RX1A.

Si se cambia algún elemento de [Conexión punto a punto], ejecute la Initialization Tool en el PWS-110RX1A después de guardar los ajustes y vuelva a conectar.

Conexión RX

• Nombre de usuario: introduzca el nombre de usuario que desea utilizar cuando inicie sesión en el Connection Control Manager desde un receptor de transmisión PWS-110RX1A.
• Contraseña: introduzca la contraseña para el nombre de usuario anterior. Puede ver la contraseña si hace clic en [MOSTRAR].
• Utilice el puerto: especifique el número de puerto TCP que utiliza cuando se conecta al Connection Control Manager desde un receptor de transmisión PWS-110RX1A.

Si se cambia algún elemento de [Conexión RX], ejecute la Initialization Tool en el PWS-110RX1A después de guardar los ajustes y vuelva a conectar.

[FTP]

Se pueden configurar hasta cinco ajustes FTP. Seleccione las pestañas individuales de configuración y configure cada una de ellas.

• Habilitar configuración del servidor FTP 1: actívelo para usar un servidor FTP.
• Nombre del servidor FTP: introduzca el nombre del servidor FTP.
• Dirección del servidor FTP: especifique la dirección IP o el FQDN (por ejemplo, ftp.ejemplo.com) del servidor FTP.
• Puerto del servidor FTP: introduzca el puerto del servidor FTP. Especifique “21” si utiliza el protocolo FTP.
• Modo pasivo: especifique si desea utilizar el modo pasivo para realizar las conexiones al servidor FTP. Compruébelo con el administrador del servidor FTP.
• Usar FTPS: especifique si desea realizar la conexión mediante FTPS.
• Contenido del archivo de autenticación (PEM): muestra el contenido del certificado CA del servidor utilizado para las conexiones con FTPS. Haga clic en el botón [Seleccionar] y seleccione un archivo .pem. No se requiere la configuración de este elemento si no se utilizan las conexiones con FTPS.
• Comprobar CN y CRL: especifique si se realiza la autenticación con un nombre común (CN) y lista de revocación de certificados (CRL) cuando se conecta mediante FTPS.
• Nombre de usuario de FTP: introduzca el nombre de usuario para realizar la conexión al servidor FTP.
• Contraseña de FTP: introduzca la contraseña de usuario para realizar la conexión al servidor FTP.
• Cargar directorio: introduzca la ruta completa del directorio de destino de la carga en el servidor FTP (por ejemplo, /home/sony). Si no se especifica ningún directorio, el destino de la carga es la carpeta raíz.
• Subdirectorio: si se selecciona la casilla de verificación [Usar nombre Tx], se creará un subdirectorio con el nombre del transmisor como el directorio de destino de carga para cargar los archivos. Si se anula la selección de la casilla de verificación y se especifica un directorio en [Cargar directorio], los archivos se cargarán al directorio especificado. Si se anula la selección de la casilla de verificación y no se especifica ningún directorio en [Cargar directorio], se crea un subdirectorio con la fecha como el nombre en el directorio raíz y los archivos se cargarán en dicho directorio.
• Botón [Verificar]: compruebe la configuración de FTP creada.

[Transmisión]

• Utilice la configuración de velocidad de bits de destino: especifique si desea habilitar el ajuste manual de la velocidad de bits de destino en el área de Configuración de la pantalla de Transmisión. Marcar la casilla le permite seleccionar un valor de [Target Bit Rate] dependiendo del ajuste [Network Range] en el área de Configuración.
• Utilice HEVC si está disponible: marque una casilla para usar H.265/HEVC. Se necesita una licencia independiente para usar esta función. La transmisión de H.265/HEVC no se lleva a cabo si H.265/HEVC no es compatible con el dispositivo transmisor o si H.265/HEVC no está habilitado en el dispositivo transmisor.

[Intercom]

Para usar la función de Intercom, enlace la videocámara con la PWS-110RX1A en el receptor, en [Receiver Audio Ch.].

Los canales de audio deben registrarse antes de utilizar la Initialization Tool para poder usar la función de Intercom. Para obtener más información, consulte “Registro de receptores.”

[Licencia]

muestra el estado de licencia del dispositivo que transmite.

• Botón [Agregar Licencias]: añade una nueva licencia.
• Botón [Exportar CSV]: exporta el estado de licencia como archivo CSV.

[Tablero]

Muestra el estado de uso de transmisión.

• Streaming Time: muestra el tiempo de transmisión acumulado en una vista de gráfico.
• Streaming Performance: muestra el historial de transmisión en una vista de gráfico. Puede hacer clic en una zona del gráfico y ampliar/alejar usando la rueda del ratón. Puede arrastrar hacia la izquierda/derecha para desplazar el rango del gráfico.

[Mantenimiento]

• CCM Software Version: muestra la versión de software del Connection Control Manager.
• CCM Software Settings: presione el botón [Backup] para realizar una copia de seguridad del archivo de configuración. El archivo de configuración se guarda en la carpeta C:\CCM-Server\backup. Para obtener más información sobre la copia de seguridad y restauración, consulte la “Software Update Guide”.

Pestaña [TX]

Configura la videocámara de transmisión o el adaptador inalámbrico.

• Botón (Add SRT Caller): agrega un SRT caller. Haga clic en el botón para agregar una línea a la configuración de TX. Introduzca un nombre y seleccione un grupo. Cuando haya terminado, haga clic en el botón [Guardar TX configuración].
• Name: introduzca el nombre de la videocámara o el adaptador inalámbrico que desee visualizar en el Connection Control Manager.
• Group: introduzca el grupo al que pertenece la videocámara o el adaptador inalámbrico.
• Model Name: muestra el nombre de modelo de la videocámara o del adaptador inalámbrico.
• Serial No.: muestra el número de serie de la videocámara o del adaptador inalámbrico.
• Software Version: muestra la versión de software de la videocámara o del adaptador inalámbrico.
• Nombre del servidor FTP: seleccione la configuración del servidor FTP (ajuste estipulado) en la lista desplegable.
• Botón (Eliminar): elimina la videocámara o el adaptador inalámbrico seleccionado de la lista.
• Botón [Editar grupos]: edita grupos.

Pestaña [RX]

Configura los ajustes de recepción del PWS-110RX1A.

Lista

• Name: muestra el nombre que se mostrará en el Connection Control Manager.
• Model Information: muestra el nombre del modelo y el número de serie.
• Software Version: muestra la versión de software del receptor de la transmisión.
• MSQ Information: muestra la información de versión sobre la tarjeta MSQ instalada (tarjeta de entrada/salida SDI).
• Botón (Eliminar): elimina el PWS-110RX1A de la lista.

Elementos

• Name: introduzca el nombre que se mostrará en el Connection Control Manager.
• Nom. anfitrión externo: introduzca la dirección IP o nombre de host para acceder a la unidad PWS-110RX1A desde Internet.
• Rango puerto externo: introduzca el número del primer puerto UDP utilizado para recibir el contenido de la transmisión desde Internet.
• SRT Listener Port (SDI 1,2): muestra el número de puerto del receptor utilizado cuando se emite a SDI 1/2 si se utiliza SRT para la recepción. Seleccione entre el rango de puertos externos.
• SRT Listener Port (SDI 3,4): muestra el número de puerto del receptor utilizado cuando se emite a SDI 3/4 si se utiliza SRT para la recepción. Seleccione entre el rango de puertos externos.

Configuración de SDI

• Resolución: seleccione la resolución de imagen de salida.
• Velocidad fotogramas: seleccione la velocidad de fotogramas de imagen de salida.
• Bloqueo de referencia: seleccione la señal de sincronización externa utilizada para bloquear la salida SDI.
  • Free Run: no bloquea una señal de sincronización externa.
  • SD Black Burst / Composite: bloquea la señal de ráfaga en negro.
  • HD Tri-level Sync: bloquea una señal de sincronización de tres niveles.
• Output: muestra el estado de bloqueo de la salida SDI con respecto a una señal de sincronización externa.
• Señal de salida: [Color Bar] o [User Image] se pueden especificar como imagen de salida cuando se detiene la transmisión. Cuando se especifica [Black], se emite una imagen de pantalla en negro. si se especifica [User Image], se especifica que se muestre un archivo de imagen como imagen de salida (imagen JPEG o BMP con resolución de 1920×1080) utilizando la Initialization Tool.
• Nombre de puerto SDI(1,2) / Nombre de puerto SDI(3,4): se utiliza para cambiar el nombre de los puertos SDI 1/2 y SDI 3/4.

SRT Listener Settings

Configura los ajustes de recepción de SRT. Establezca una conexión con los ajustes de SRT caller.

• Resolution: muestra el tamaño de pantalla esperado del vídeo de entrada. Muestra el mismo valor de resolución que el ajuste de SDI.
• Velocidad fotogramas: muestra la velocidad de fotogramas esperada del vídeo de entrada. Muestra el mismo valor de la velocidad de fotogramas que el ajuste de SDI.
• Codec: selecciona el códec del vídeo de entrada.
• Latency (20 - 8000 ms): establece la latencia en el intervalo de 20 a 8000 milisegundos. Puede establecer la latencia por separado tanto en el transmisor como en el receptor, pero se utilizará el valor que sea más grande.
• Encryption: activa/desactiva el cifrado y selecciona el método de cifrado. AES-128 corresponde a pbkeylen=16 y AES-256 corresponde a pbkeylen=32. Cuando el cifrado está habilitado, solo se pueden recibir las transmisiones que están cifradas con el mismo método.
• Passphrase: introduzca la contraseña utilizada para el cifrado.

Output Option Settings

Selecciona las opciones para la salida de la transmisión recibida.

• SDI Output Only: salida solo en el conector SDI.
• P2P Enabled: cuando la función punto a punto se activa con la Initialization Tool, “P2P Enabled” se selecciona automáticamente y no se puede modificar.
• File Output: activa la salida de archivos.
• RTMP Output: activa la salida RTMP.

Salida de archivo (Solo SDI 1,2)

• modo: especifique el método para guardar imágenes de vídeo durante la transmisión a un archivo. Si [Sync with Streaming] se ha seleccionado, la operación de guardar en un archivo también se inicia cuando se inicia la transmisión y se detiene cuando se detiene la transmisión. Si [Sync with REC Flag] se ha seleccionado, la operación de guardar en un archivo se inicia/detiene en sincronía con el indicador REC/STOP enviado desde la videocámara. Si se selecciona [Off], la grabación en un archivo no se realiza.
• destino: especifique la ruta de la red del destino donde se guardará el archivo. Use solo caracteres y símbolos alfanuméricos compatibles con los nombres de carpeta de Windows en el destino donde se guarda el archivo (por ejemplo, “\\Server\Share” o “D:\”). Especifique el almacenamiento que puede consultarse desde el explorador como destino de guardado. La unidad del sistema PWS-110RX1A no se puede especificar como destino.
  Para guardar en el almacenamiento en red, conecte el almacenamiento en red a la misma red que el PWS-110RX1A. Para obtener más información, consulte el manual del almacenamiento en red.
• Auten. nombre usuario: introduzca el nombre de usuario para la autenticación si se requiere la entrada de la cuenta de usuario para acceder al destino donde se guardará el archivo especificado.
• Auten. contraseña: introduzca la contraseña especificada para le nombre de usuario anterior.
• eliminación automática: especifique si se activa la eliminación automática de los archivos guardados. Para activar la eliminación automática, seleccione [On] y especifique el número de días para mantener los archivos y el programa para la eliminación.

RTMP Output (SDI 1,2 Only)

• Stream URL: introduzca la URL del destino de la salida RTMP (por ejemplo, rtmp://rtmp.example.com:1935/live). Para la salida RTMPS, especifique “rtmps://” en la URL (por ejemplo, rtmps://rtmps.example.com:443/live).
• Stream Name / Key: introduzca el nombre o la clave de transmisión.
• RTMP Authentication: marque la casilla de verificación si se necesita autenticación.
• Username: si se activa [RTMP Authentication], introduzca un nombre de usuario.
• Password: si se activa [RTMP Authentication], introduzca una contraseña.
• Resolution: seleccione la resolución de salida RTMP.
