Součásti a řídicí prvky

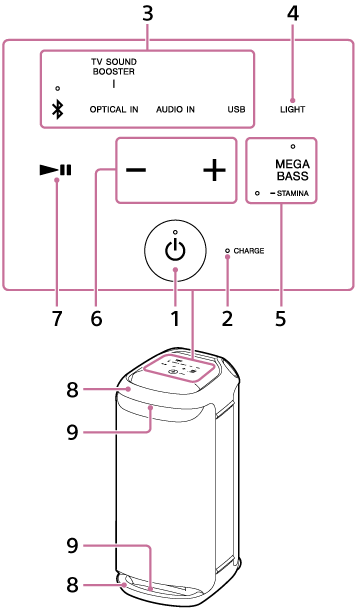

Obrázek bezdrátového reproduktoru při pohledu z přední strany: na horní straně se nacházejí součásti včetně dotykových tlačítek a tlačítka napájení. Detailní polohy součástí jsou uvedeny takto: zleva v horní řadě na horní straně se nacházejí součásti označené č. 3 a 4. Zleva v prostřední řadě na horní straně se nacházejí součásti označené č. 7, 6 a 5. Uprostřed dolní řady na horní straně se nachází součást označená č. 1, a vpravo od ní se nachází součást označená č. 2. V horní i dolní části přední strany se nacházejí součásti označené č. 8 a 9.

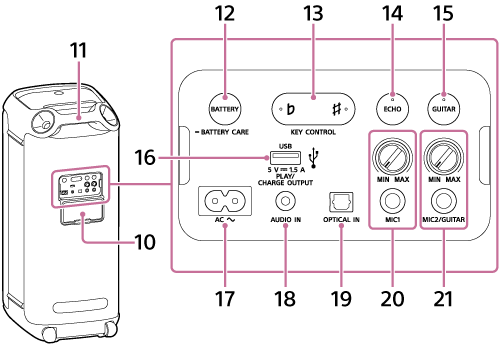

Obrázek bezdrátového reproduktoru při pohledu ze zadní strany: na horní části zadní strany se nachází součást označená č. 11. Uprostřed zadní strany se nachází součást označená č. 10, a za ní jsou součásti včetně tlačítek a konektorů. Detailní polohy součástí umístěných za součástí označenou č. 10 jsou uvedeny takto: zleva v horní řadě se nacházejí součásti označené č. 12, 13, 14 a 15. Zleva v dolní řadě se nacházejí součásti označené č. 17, 18, 19, 20 a 21. Součást označená č. 16 se nachází nad součástí označenou č. 18.

  1. Tlačítko s indikátorem (napájení)

  2. Indikátor CHARGE

  3. Přímá funkční tlačítka

    • Tlačítko s indikátorem (BLUETOOTH)

    • OPTICAL IN

    • TV SOUND BOOSTER

    • AUDIO IN

    • USB

  4. LIGHT

  5. Tlačítko s indikátorem MEGA BASS/tlačítko s indikátorem STAMINA

  6. Tlačítka −/+ (hlasitost)

  7. Tlačítko (přehrát)*

  8. Držadla

  9. Světla

  10. Víčko

  11. Zadní držadlo

  12. Tlačítko BATTERY/tlačítko BATTERY CARE

  13. Tlačítko s indikátorem KEY CONTROL (béčko)/(křížek)

  14. Tlačítko s indikátorem ECHO

  15. Tlačítko s indikátorem GUITAR

  16. Konektor PLAY/CHARGE OUTPUT (pouze výstup stejnosměrného napájení) (USB)

  17. Vstupní konektor AC

  18. Konektor AUDIO IN (⌀ 3,5 mm)

  19. Konektor OPTICAL IN (optický vstup digitálního zvuku)

  20. Knoflík úrovně MIC (MIN/MAX)

    Konektor MIC1 (⌀ 6,3 mm)

  21. Knoflík úrovně MIC a GUITAR (MIN/MAX)

    Konektor MIC2/GUITAR (⌀ 6,3 mm)

* Stisknutím a podržením tlačítka (přehrát) na reproduktoru přibl. 5 sekund dojde k přehrání hudební skladby uložené pro účely předvádění. K deaktivaci této funkce znovu stiskněte tlačítko (přehrát) na reproduktoru.

Poznámka

  • Port, konektor a zásuvky na reproduktoru nejsou konstruovány na vodovzdornost. Nepoužívejte reproduktor na místech, kde by mohlo dojít k jeho postříkání vodou. Po skončení užívání reproduktoru nezapomeňte řádně zavřít víčko.
