Dele og knapper

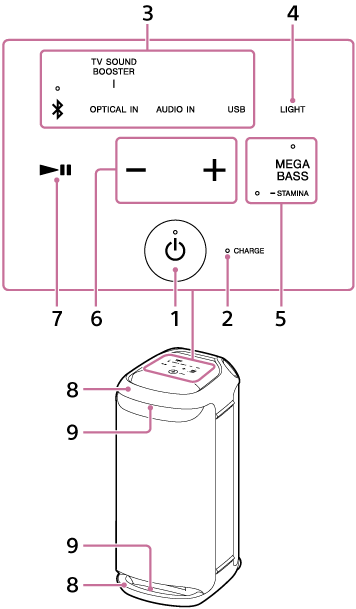

Illustration af den trådløse højttaler, når den ses fra dens forside: komponenterne, herunder berøringstasterne og strømknappen, er placeret på den øverste flade. De detaljerede placeringer af komponenterne er som følger: fra venstre i den øverste række på den øverste flade er komponenterne angivet med nr. 3 og 4 placeret. Fra venstre i den midterste række på den øverste flade er komponenterne angivet med nr. 7, 6 og 5 placeret. I midten af den nederste række på den øverste flade er komponenten angivet med nr. 1 placeret, og til højre for den er komponenten angivet med nr. 2 placeret. Både øverst og nederst på forsiden er komponenterne angivet med nr. 8 og 9 placeret.

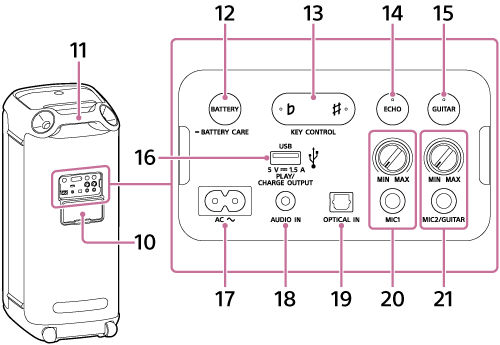

Illustration af den trådløse højttaler set fra dens bagside: øverst på bagsiden er komponenten angivet med nr. 11 placeret. På midten af bagerste flade er komponenten angivet med nr. 10 placeret; og bag den er komponenterne, herunder knapper og stik, placeret. De detaljerede placeringer af dem bagved komponenten angivet med nr. 10 er som følger: fra venstre i den øverste række er komponenterne angivet med nr. 12, 13, 14 og 15 placeret. Fra venstre i den nederste række er komponenterne angivet med nr. 17, 18, 19, 20 og 21 placeret. Komponenten angivet med nr. 16 er placeret over den, som er angivet med nr. 18.

  1. (strøm)-knap med indikator

  2. CHARGE-indikator

  3. Direkte funktionstaster

    • (BLUETOOTH) med indikator

    • OPTICAL IN

    • TV SOUND BOOSTER

    • AUDIO IN

    • USB

  4. LIGHT

  5. MEGA BASS med indikator/STAMINA med indikator

  6. –/+ (lydstyrke)

  7. (afspil)*

  8. Håndtag

  9. Lamper

  10. Hætte

  11. Bagerste håndtag

  12. BATTERY-knap/BATTERY CARE-knap

  13. KEY CONTROL (flad)-knap med indikator/(skarp)-knap med indikator

  14. ECHO-knap med indikator

  15. GUITAR-knap med indikator

  16. PLAY/CHARGE OUTPUT (Kun jævnstrømsudgang)-port (USB)

  17. AC-indgangsstik

  18. AUDIO IN-stik (Φ 3,5 mm)

  19. OPTICAL IN (optisk digital lydindgang)-stik

  20. MIC-niveau (MIN/MAX)-knap

    MIC1-stik (Φ 6,3 mm)

  21. MIC og GUITAR-niveau (MIN/MAX)-knap

    MIC2/GUITAR-stik (Φ 6,3 mm)

* Berøres og holdes (afspil) på højttaleren i ca. 5 sekunder, får det højttaleren til at afspille det musikspor, som er gemt til demonstrationsformål. For at deaktivere denne funktion skal du berøre (afspil) på højttaleren én gang til.

Bemærk!

  • Porten, stikket og jackstikkene på højttaleren er ikke designet til at være vandafvisende. Brug ikke højttaleren på steder, hvor højttaleren sandsynligvis får sprøjtet vand på sig. Når du er færdig med at anvende højttaleren, skal du sørge for at lukke hætten ordentligt.
