Teile und Bedienelemente

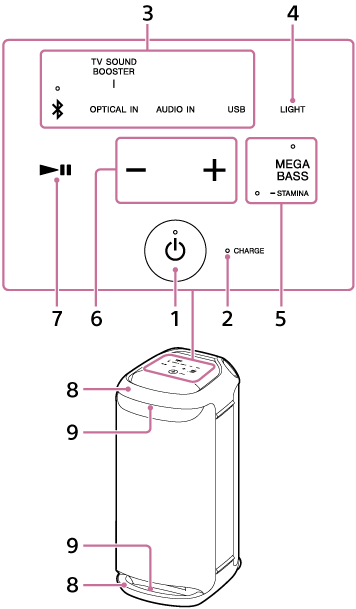

Abbildung des kabellosen Lautsprechers gesehen von der Vorderseite: Auf der Oberseite befinden sich die Komponenten wie Berührungstasten und die Stromtaste. Die genaue Lage der Komponenten ist wie folgt: Von links in der oberen Reihe auf der Oberseite liegen die durch Nr. 3 und 4 bezeichneten Komponenten. Von links in der mittleren Reihe auf der Oberseite liegen die durch Nr. 7, 6 und 5 bezeichneten Komponenten. In der Mitte der unteren Reihe auf der Oberseite liegen die durch Nr. 1 bezeichneten Komponenten, und rechts davon liegt die durch Nr. 2 bezeichnete Komponente. Oben und unten auf der Vorderseite befinden sich die durch Nr. 8 und 9 bezeichneten Komponenten.

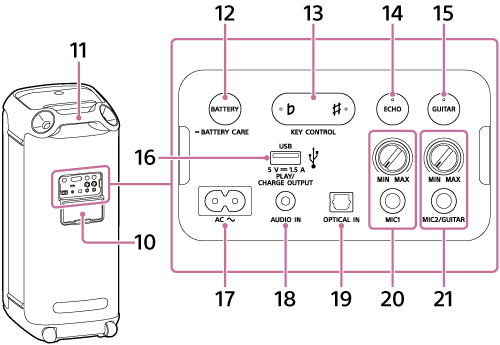

Die Abbildung des kabellosen Lautsprechers wenn von der Rückseite gesehen: Oben auf der Rückseite befindet sich die durch Nr. 11 bezeichnete Komponente. In der Mitte der Rückseite befindet sich die durch Nr. 10 bezeichnete Komponente; und dahinter befinden sich die Komponenten, einschließlich Tasten und Buchsen. Die detaillierten Lagen hinter den durch Nr. 10 bezeichneten Komponente sind wie folgt: Von links in der oberen Reihe liegen die mit Nr. 12, 13, 14 und 15 bezeichneten Komponenten. Von links in der unteren Reihe liegen die durch Nr. 17, 18, 19, 20 und 21 bezeichneten Komponenten. Die durch Nr. 16 bezeichnete Komponente liegt über der durch Nr. 18 bezeichnete.

  1. (Strom)-Taste mit Anzeige

  2. CHARGE-Anzeige

  3. Direktfunktion-Tasten

    • (BLUETOOTH) mit Anzeige

    • OPTICAL IN

    • TV SOUND BOOSTER

    • AUDIO IN

    • USB

  4. LIGHT

  5. MEGA BASS mit Anzeige/STAMINA mit Anzeige

  6. –/+ (Lautstärke)

  7. (Wiedergabe)*

  8. Handgriffe

  9. Lichter

  10. Kappe

  11. Hinterer Handgriff

  12. BATTERY-Taste/BATTERY CARE-Taste

  13. KEY CONTROL (erniedrigt)-Taste mit Anzeige/(erhöht)-Taste mit Anzeige

  14. ECHO-Taste mit Anzeige

  15. GUITAR-Taste mit Anzeige

  16. PLAY/CHARGE OUTPUT (nur Gleichstromausgabe)-Port (USB)

  17. AC-Eingangsbuchse

  18. AUDIO IN-Buchse (Φ 3,5 mm)

  19. OPTICAL IN (optischer digitaler Audioeingang)-Anschluss

  20. MIC-Pegel (MIN/MAX)-Knopf

    MIC1-Buchse (Φ 6,3 mm)

  21. MIC und GUITAR-Pegel (MIN/MAX)-Knopf

    MIC2/GUITAR-Buchse (Φ 6,3 mm)

* Durch Berühren und Halten von (Wiedergabe) auf dem Lautsprecher für etwa 5 Sekunden spielt der Lautsprecher den zu Demonstrationszwecken gespeicherten Musiktitel ab. Um diese Funktion zu deaktivieren, berühren Sie (Wiedergabe) auf dem Lautsprecher erneut.

Hinweis

  • Der Port, der Anschluss und die Buchsen am Lautsprecher sind nicht wasserfest. Verwenden Sie den Lautsprecher nicht an Orten, wo Wasser darauf spritzen kann. Wenn Sie die Verwendung des Lautsprechers beenden, stellen Sie sicher, dass Sie die Kappe sicher schließen.
