Részek és kezelőelemek

A vezeték nélküli hangszóró illusztrációja elölnézetből: a felső lapon találhatók az érintőgombok, a tápellátás gombja és hasonló elemek. Az elemek helyének a részletes leírása: a felső lap felső sorában balról kezdve találhatók a 3-as és 4-es számmal jelölt elemek. A felső lap középső sorában balról kezdve találhatók a 7-es, 6-os és 5-ös számmal jelölt elemek. A felső lap alsó sorában középen található az 1-es számmal jelölt elem; ettől jobbra található a 2-es számmal jelölt elem. Az elülső lap felső és alsó részében is megtalálhatók a 8-as és 9-es számmal jelölt elemek.

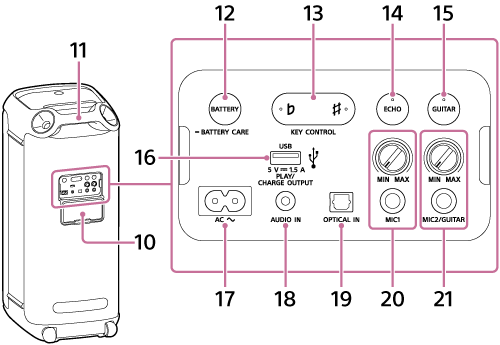

A vezeték nélküli hangszóró illusztrációja hátulnézetből: a hátsó lap felső részében található a 11-es számmal jelölt elem. A hátsó lap középső részében található a 10-es számmal jelölt elem; emögött gombok, csatlakozók és hasonló elemek találhatók. A 10-es számmal jelölt elem mögött található elemek részletes leírása: a felső sorban balról kezdve találhatók a 12-es, 13-as, 14-es és a 15-ös számmal jelölt elemek. Az alsó sorban balról kezdve találhatók a 17-es, 18-as, 19-es, 20-as és a 21-es számmal jelölt elemek. A 16-os számmal jelölt elem a 18-as számmal jelölt elem felett található.

  1. (tápellátás) gomb jelzőfénnyel

  2. CHARGE jelzőfény

  3. Közvetlen funkcióbillentyűk

    • (BLUETOOTH) jelzőfénnyel

    • OPTICAL IN

    • TV SOUND BOOSTER

    • AUDIO IN

    • USB

  4. LIGHT

  5. MEGA BASS jelzőfénnyel/STAMINA jelzőfénnyel

  6. –/+ (hangerő)

  7. (lejátszás)*

  8. Fogantyúk

  9. Fények

  10. Kupak

  11. Hátsó fogantyú

  12. BATTERY gomb/BATTERY CARE gomb

  13. KEY CONTROL (b-jel) gomb jelzőfénnyel/(kereszt) gomb jelzőfénnyel

  14. ECHO gomb jelzőfénnyel

  15. GUITAR gomb jelzőfénnyel

  16. PLAY/CHARGE OUTPUT (csak egyenáramú kimenetű) port (USB)

  17. AC bemeneti csatlakozó

  18. AUDIO IN csatlakozó (Φ 3,5 mm)

  19. OPTICAL IN (optikai digitális hangbemenet) csatlakozó

  20. MIC szint (MIN/MAX) gomb

    MIC1 csatlakozó (Φ 6,3 mm)

  21. MIC és GUITAR szint (MIN/MAX) gomb

    MIC2/GUITAR csatlakozó (Φ 6,3 mm)

* Ha lenyomva tartja a hangszóró (lejátszás) gombját kb. 5 másodpercig, a hangszóró lejátssza a bemutató céljaira tárolt zeneszámot. A funkció kikapcsolásához érintse meg újra a hangszóró (lejátszás) gombját.

Megjegyzés

  • A hangszórón lévő port és csatlakozók nem vízálló kialakításúak. Ne használja a hangszórót olyan helyen, ahol valószínű, hogy víz fröccsen rá. A hangszóró használata után mindig csukja be a kupakot.
