Bahagian dan kawalan

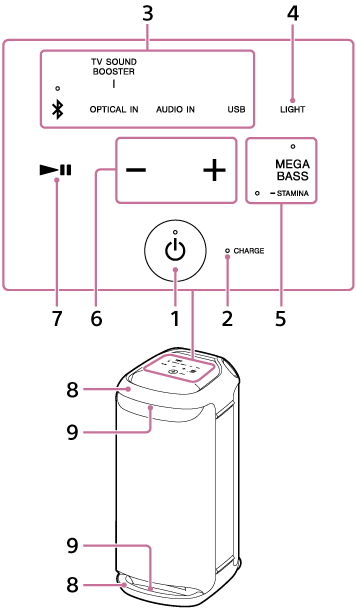

Ilustrasi pembesar suara tanpa wayar apabila dilihat dari bahagian hadapan: pada permukaan atas, kedudukan komponen termasuk kekunci sentuh dan butang kuasa. Kedudukan terperinci bagi komponen adalah seperti berikut: dari kiri di baris atas pada permukaan atas, terletak komponen yang ditunjukkan oleh No. 3 dan 4. Dari kiri di baris tengah pada permukaan atas, terletak komponen yang ditunjukkan oleh No. 7, 6, dan 5. Di tengah baris bawah pada permukaan atas, terletak komponen yang ditunjukkan oleh No. 1; dan di bahagian kanannya terletak komponen yang ditunjukkan oleh No. 2. Kedua-dua di atas dan bawah permukaan hadapan, terletak komponen yang ditunjukkan oleh No. 8 dan 9.

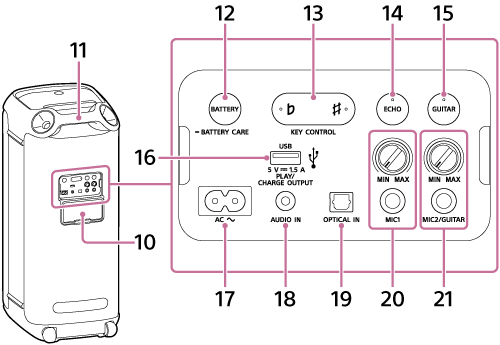

Ilustrasi pembesar suara tanpa wayar apabila dilihat dari bahagian belakang: pada permukaan atas bahagian belakang, terletak komponen ditunjukkan oleh No. 11. Di tengah permukaan belakang, terletak komponen yang ditunjukkan oleh No. 10; dan di belakangnya terletak komponen termasuk butang dan jek. Kedudukan terperinci bagi di belakang komponen yang ditunjukkan oleh No. 10 adalah seperti berikut: dari kiri di baris atas, terletak komponen yang ditunjukkan oleh No. 12, 13, 14, dan 15. Dari kiri di baris bawah, terletak komponen yang ditunjukkan oleh No. 17, 18, 19, 20, dan 21. Komponen yang ditunjukkan oleh No. 16 terletak di atas yang ditunjukkan oleh No. 18.

  1. Butang (kuasa) dengan penunjuk

  2. Penunjuk CHARGE

  3. Kekunci fungsi langsung

    • (BLUETOOTH) dengan penunjuk

    • OPTICAL IN

    • TV SOUND BOOSTER

    • AUDIO IN

    • USB

  4. LIGHT

  5. MEGA BASS dengan penunjuk/STAMINA dengan penunjuk

  6. –/+ (kelantangan)

  7. (main)*

  8. Pemegang

  9. Lampu

  10. Penutup

  11. Pemegang belakang

  12. Butang BATTERY/butang BATTERY CARE

  13. KEY CONTROL butang (rata) dengan penunjuk/butang (tajam) dengan penunjuk

  14. Butang ECHO dengan penunjuk

  15. Butang GUITAR dengan penunjuk

  16. Port PLAY/CHARGE OUTPUT (output kuasa DC sahaja) (USB)

  17. Jek input AC

  18. Jek AUDIO IN (Φ 3.5 mm)

  19. Penyambung OPTICAL IN (input audio digital optik)

  20. Tombol aras MIC (MIN/MAX)

    Jek MIC1 (Φ 6.3 mm)

  21. Tombol aras MIC dan GUITAR (MIN/MAX)

    Jek MIC2/GUITAR (Φ 6.3 mm)

* Menyentuh dan menahan (main) pada pembesar suara selama kira-kira 5 saat menjadikan pembesar suara memainkan trek muzik yang disimpan bagi tujuan demonstrasi. Untuk menyahdayakan ciri ini, sentuh (main) pada pembesar suara sekali lagi.

Nota

  • Port, penyambung, dan jek pada pembesar suara tidak direka untuk kalis air. Jangan gunakan Pembesar suara di tempat pembesar suara berkemungkinan terkena percikan air. Apabila anda selesai menggunakan pembesar suara, pastikan tutup penutup dengan rapat.
