Deler og kontroller

Illustrasjon av den trådløse høyttaleren sett forfra. Berøringstaster og strømknappen finner du oppå høyttaleren. Delenes detaljerte plasseringer er som følger: Fra venstre i øverste rekke oppå høyttaleren finner du del nr. 3 og 4. Fra venstre i midterste rekke oppå høyttaleren finner du del nr. 7, 6 og 5. I midten av den nederste rekken oppå høyttaleren finner du del nr. 1, mens du til høyre av denne finner del nr. 2. Del nr. 8 og 9 finner du både øverst og nederst på fremsiden av høyttaleren.

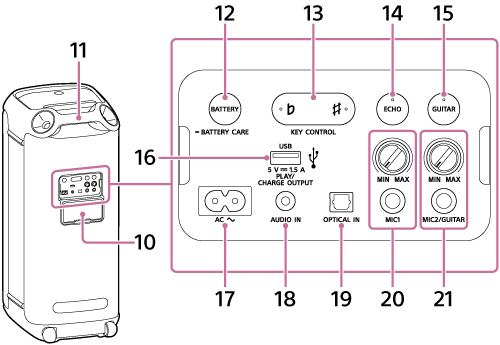

Illustrasjon av den trådløse høyttaleren sett bakfra. Del nr. 11 finner du øverst på baksiden av høyttaleren. Del nr. 10 finner du midt på baksiden av høyttaleren, mens du bak den finner knapper og kontakter. De detaljerte plasseringene til delene bak del nr. 10 er som følger: Fra venstre i øverste rekke finner du del nr. 12, 13, 14 og 15. Fra venstre i nederste rekke finner du del nr. 17, 18, 19, 20 og 21. Del nr. 16 finner du over del nr. 18.

  1. (strøm)-knapp med indikator

  2. CHARGE-indikator

  3. Taster for direkte funksjoner

    • (BLUETOOTH) med indikator

    • OPTICAL IN

    • TV SOUND BOOSTER

    • AUDIO IN

    • USB

  4. LIGHT

  5. MEGA BASS med indikator / STAMINA med indikator

  6. –/+ (volum)

  7. (spill av)*

  8. Håndtak

  9. Lys

  10. Hette

  11. Håndtak på baksiden

  12. BATTERY-knapp / BATTERY CARE-knapp

  13. KEY CONTROL (flat)-knapp med indikator / (skarp)-knapp med indikator

  14. ECHO-knapp med indikator

  15. GUITAR-knapp med indikator

  16. PLAY/CHARGE OUTPUT-port (bare likestrøm) (USB)

  17. AC-inngangskontakt

  18. AUDIO IN-kontakt (Φ 3,5 mm)

  19. OPTICAL IN-kontakt (optisk digital lydinngang)

  20. MIC-nivå (MIN/MAX)-hjul

    MIC1-kontakt (Φ 6,3 mm)

  21. MIC- og GUITAR-nivå (MIN/MAX)-hjul

    MIC2/GUITAR-kontakt (Φ 6,3 mm)

* Hvis du trykker og holder inne (spill av) på høyttaleren i ca. 5 sekunder, vil høyttaleren spille av musikken som er lagret for demonstrasjonsformål. For å deaktivere denne funksjonen trykker du på (spill av) på høyttaleren igjen.

Merknad

  • Porten og kontaktene på høyttaleren er ikke utformet for å være vanntette. Ikke bruk høyttaleren på et sted hvor det kan sprute vann på den. Når du er ferdig med å bruke høyttaleren, må du huske å lukke hetten godt.
