Części i elementy sterujące

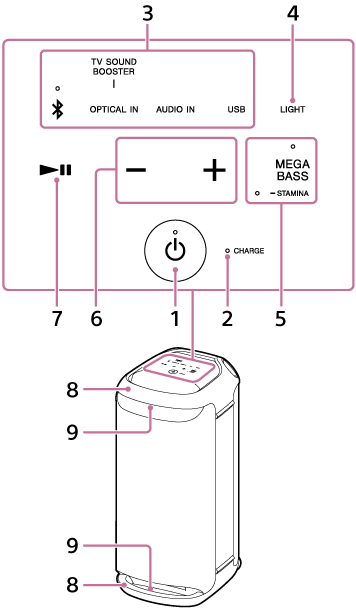

Ilustracja głośnika bezprzewodowego patrząc od jego przedniej strony: na górnej powierzchni znajdują się elementy obejmujące przyciski dotykowe i przycisk zasilania. Szczegółowe rozmieszczenie elementów jest następujące: od lewej w najwyższym rzędzie na górnej powierzchni znajdują się elementy oznaczone numerami 3 i 4. Od lewej w środkowym rzędzie na górnej powierzchni znajdują się elementy oznaczone numerami 7, 6 i 5. Na środku dolnego rzędu na górnej powierzchni znajduje się element oznaczony numerem 1; a na prawo od niego jest element oznaczony numerem 2. Na górze i na dole przedniej powierzchni znajdują się elementy oznaczone numerami 8 i 9.

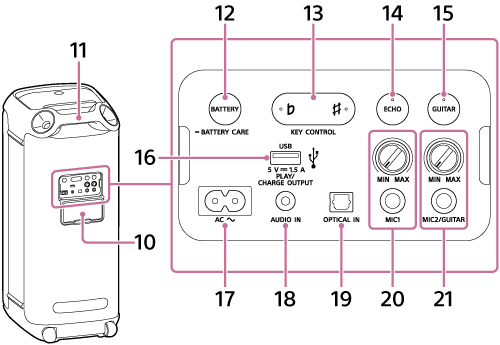

Ilustracja głośnika bezprzewodowego patrząc od jego tylnej strony: na górze tylnej powierzchni znajduje się element oznaczony numerem 11. Na środku tylnej powierzchni znajduje się element oznaczony numerem 10; z za nim znajdują się elementy obejmujące przyciski i gniazda. Szczegółowe rozmieszczenie elementów znajdujących się za elementem oznaczonym numerem 10 jest następujące: od lewej w górnym rzędzie znajdują się elementy oznaczone numerem 12, 13, 14 i 15. Od lewej w dolnym rzędzie znajdują się elementy oznaczone numerami 17, 18, 19, 20 i 21. Element oznaczony numerem 16 znajduje się nad elementem oznaczonym numerem 18.

  1. Przycisk (zasilanie) ze wskaźnikiem

  2. Wskaźnik CHARGE

  3. Bezpośrednie przyciski funkcyjne

    • (BLUETOOTH) ze wskaźnikiem

    • OPTICAL IN

    • TV SOUND BOOSTER

    • AUDIO IN

    • USB

  4. LIGHT

  5. MEGA BASS ze wskaźnikiem/STAMINA ze wskaźnikiem

  6. –/+ (głośność)

  7. (odtwarzanie)*

  8. Uchwyty

  9. Oświetlenie

  10. Nakładka

  11. Tylny uchwyt

  12. Przycisk BATTERY/przycisk BATTERY CARE

  13. Przyciski KEY CONTROL: przycisk (obniżenie) ze wskaźnikiem/przycisk (podwyższenie) ze wskaźnikiem

  14. Przycisk ECHO ze wskaźnikiem

  15. Przycisk GUITAR ze wskaźnikiem

  16. Port PLAY/CHARGE OUTPUT (tylko wyjście zasilania prądem stałym) (USB)

  17. Gniazdo wejścia AC

  18. Gniazdo AUDIO IN (Φ 3,5 mm)

  19. Złącze OPTICAL IN (optyczny cyfrowy sygnał wejściowy audio)

  20. Pokrętło poziomu MIC (MIN/MAX)

    Gniazdo MIC1 (Φ 6,3 mm)

  21. Pokrętło poziomu MIC i GUITAR (MIN/MAX)

    Gniazdo MIC2/GUITAR (Φ 6,3 mm)

* Po dotknięciu i przytrzymaniu (odtwarzanie) na głośniku przez około 5 sekund głośnik zacznie odtwarzać muzykę zapisaną do celów demonstracyjnych. Aby wyłączyć tę funkcję, dotknij (odtwarzanie) na głośniku jeszcze raz.

Uwaga

  • Port, złącze i gniazda na głośniku nie są wodoodporne. Nie używaj głośnika w miejscach, gdzie głośnik może zostać opryskany wodą. Po zakończeniu używania głośnika należy koniecznie dobrze założyć nakładkę.
