Peças e controlos

Ilustração do altifalante sem fios visto de frente: os componentes, incluindo as teclas de toque e o botão de corrente, estão localizados na superfície superior. As localizações detalhadas dos componentes são as seguintes: a começar pela esquerda na fila superior da superfície superior, estão localizados os componentes indicados pelos números 3 e 4. A começar pela esquerda na fila do meio da superfície superior, estão localizados os componentes indicados pelos números 7, 6 e 5. No meio da fila inferior na superfície superior, está localizado o componente indicado pelo número 1; e à direita do mesmo está o componente indicado pelo número 2. Tanto na parte superior como inferior da superfície frontal estão localizados os componentes indicados pelos números 8 e 9.

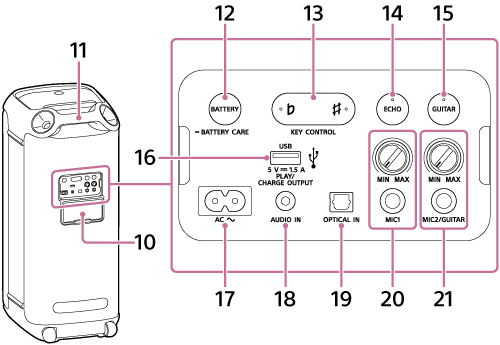

Ilustração do altifalante sem fios visto de trás: na parte superior da superfície traseira, está localizado o componente indicado pelo número 11. No meio da superfície traseira, está localizado o componente indicado pelo número 10; e, atrás do mesmo, estão componentes que incluem botões e tomadas. As localizações detalhadas desses componentes atrás do componente indicado pelo número 10 são as seguintes: a começar pela esquerda na fila superior, estão localizados os componentes indicados pelos números 12, 13, 14 e 15. A começar pela esquerda na fila inferior, estão localizados os componentes indicados pelos números 17, 18, 19, 20 e 21. O componente indicado pelo número 16 está localizado por cima do componente indicado pelo número 18.

  1. Botão(corrente) com indicador

  2. Indicador CHARGE

  3. Teclas de função diretas

    • (BLUETOOTH) com indicador

    • OPTICAL IN

    • TV SOUND BOOSTER

    • AUDIO IN

    • USB

  4. LIGHT

  5. MEGA BASS com indicador/STAMINA com indicador

  6. –/+ (volume)

  7. (reproduzir)*

  8. Pegas

  9. Luzes

  10. Tampa

  11. Pega traseira

  12. Botão BATTERY/botão BATTERY CARE

  13. Botão KEY CONTROL (bemol) com indicador/(sustenido) com indicador

  14. Botão ECHO com indicador

  15. Botão GUITAR com indicador

  16. Porta PLAY/CHARGE OUTPUT (apenas saída de corrente CC) (USB)

  17. Tomada de entrada AC

  18. Tomada AUDIO IN (Φ 3,5 mm)

  19. Conector OPTICAL IN (entrada de áudio digital ótica)

  20. Regulador de nível (MIN/MAX) MIC

    Tomada MIC1 (Φ 6,3 mm)

  21. Regulador de nível (MIN/MAX) MIC e GUITAR

    Tomada MIC2/GUITAR (Φ 6,3 mm)

* Se mantiver premido (reproduzir) no altifalante durante cerca de 5 segundos, o altifalante reproduz a faixa de música armazenada para efeitos de demonstração. Para desativar esta função, toque novamente em (reproduzir) no altifalante.

Nota

  • A porta, o conector e as tomadas no altifalante não estão concebidos com resistência à água. Não utilize o altifalante em locais onde o altifalante possa ser sujeito a salpicos de água. Terminada a sua utilização do altifalante, não se esqueça de fechar bem a tampa.
