Componente și comenzi

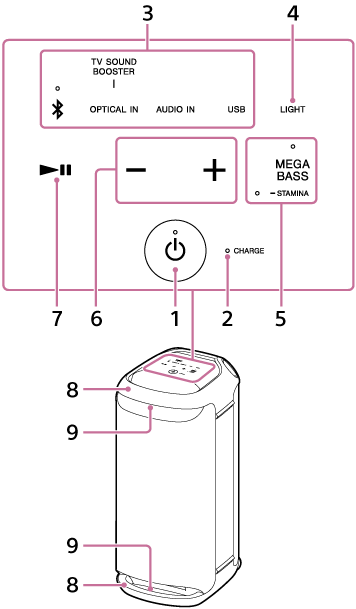

Ilustrație a difuzorului wireless privit din partea din față: pe suprafața de sus se află componentele, inclusiv tastele și butonul de alimentare. Locațiile detaliate ale componentelor sunt următoarele: de la stânga, pe rândul de sus, pe suprafața de sus, se află componentele indicate cu nr. 3 și 4. De la stânga, pe rândul din mijloc, pe suprafața de sus, se află componentele indicate cu nr. 7, 6 și 5. În mijlocul rândului de jos, pe suprafața de sus, se află componenta indicată cu nr. 1, iar în dreapta acesteia se află componenta indicată cu nr. 2. Atât în partea de sus, cât și în partea de jos a suprafeței din față, se află componentele indicate cu nr. 8 și 9.

Ilustrație a difuzorului wireless privit din partea din spate: în partea de sus a suprafeței din spate se află componenta indicată cu nr. 11. În mijlocul suprafeței din spate se află componenta indicată cu nr. 10, iar în spatele acesteia se află componentele care includ butoane și mufe jack. Locațiile detaliate ale componentelor din spatele celei indicate cu nr. 10 sunt următoarele: de la stânga, pe rândul de sus, se află componentele indicate cu nr. 12, 13, 14 și 15. De la stânga, pe rândul de jos, se află componentele indicate cu nr. 17, 18, 19, 20 și 21. Componenta indicată cu nr. 16 este situată deasupra celei indicate cu nr. 18.

  1. Buton (alimentare) cu indicator

  2. Indicator CHARGE

  3. Tastele de funcții directe

    • (BLUETOOTH) cu indicator

    • OPTICAL IN

    • TV SOUND BOOSTER

    • AUDIO IN

    • USB

  4. LIGHT

  5. MEGA BASS cu indicator/STAMINA cu indicator

  6. –/+ (volum)

  7. (redare)*

  8. Mânere

  9. Lumini

  10. Capac

  11. Mâner spate

  12. Buton BATTERY/buton BATTERY CARE

  13. Butonul KEY CONTROL (bemol) cu indicator/(diez) cu indicator

  14. Buton ECHO cu indicator

  15. Buton GUITAR cu indicator

  16. Port PLAY/CHARGE OUTPUT (exclusiv ieșire alimentare c.c.) (USB)

  17. Mufă jack de intrare AC

  18. Mufă jack AUDIO IN (Φ 3,5 mm)

  19. Conector OPTICAL IN (intrare audio digitală optică)

  20. Potențiometru MIC (MIN/MAX)

    Mufă jack MIC1 (Φ 6,3 mm)

  21. Potențiometru MIC și GUITAR (MIN/MAX)

    Mufă jack MIC2/GUITAR (Φ 6,3 mm)

* Dacă atingeți și mențineți apăsat (redare) pe difuzor timp de aproximativ 5 secunde, difuzorul va reda piesa muzicală stocată în scop demonstrativ. Pentru a dezactiva această funcție, atingeți din nou (redare) pe difuzor.

Notă

  • Portul, conectorul și mufele jack de pe difuzor nu sunt concepute pentru a rezista la apă. Nu utilizați difuzorul în locuri în care este probabil ca difuzorul să fie stropit cu apă. Când ați terminat de utilizat difuzorul, asigurați-vă că ați închis bine capacul.
