Delar och kontroller

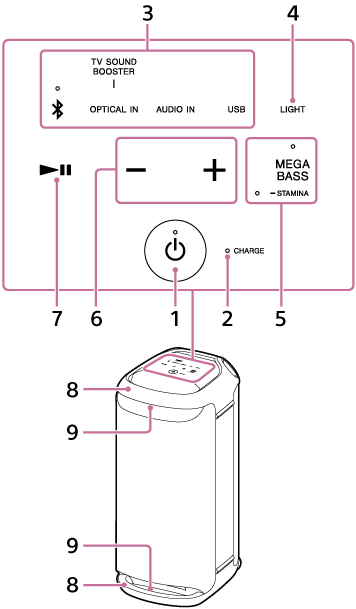

Illustration av den trådlösa högtalaren sedd från dess framsida: på ovansidan är komponenterna inklusive touchknapparna och strömknappen placerade. Den exakta placeringen av komponenterna är enligt följande: från vänster i den övre raden på ovansidan är komponenterna som indikeras av nr 3 och 4 placerade. Från vänster i mittenraden på ovansidan är komponenterna som indikeras av nr 7, 6, och 5 placerade. I mitten av den nedre raden på ovansidan är komponenten som indikeras av nr 1 placerad; och till höger om den är komponenten som indikeras av nr 2 placerad. På både ovandelen och nederdelen av framsidan är komponenterna som indikeras av nr 8 och 9 placerade.

Illustration av den trådlösa högtalaren sedd från dess baksida: överst på baksidan är komponenten som indikeras av nr 11 placerad. I mitten på baksidan är komponenten som indikeras av nr 10 placerad; och bakom den är komponenterna inklusive knappar och uttag placerade. Den exakta placeringen av dem bakom komponenten som indikeras av nr 10 är enligt följande: från vänster i den övre raden är komponenterna som indikeras av nr 12, 13, 14, och 15 placerade. Från vänster i den nedre raden är komponenterna som indikeras av nr 17, 18, 19, 20, och 21 placerade. Komponenten som indikeras av nr 16 placerad ovanför den som indikeras av nr 18.

  1. (ström)-knapp med indikator

  2. CHARGE-indikator

  3. Direktfunktionsknappar

    • (BLUETOOTH) med indikator

    • OPTICAL IN

    • TV SOUND BOOSTER

    • AUDIO IN

    • USB

  4. LIGHT

  5. MEGA BASS med indikator/STAMINA med indikator

  6. –/+ (volym)

  7. (uppspelning)*

  8. Handtag

  9. Belysning

  10. Lock

  11. Bakre handtag

  12. BATTERY-knapp/BATTERY CARE-knapp

  13. KEY CONTROL (sänkning)-knapp med indikator/(höjning)-knapp med indikator

  14. ECHO-knapp med indikator

  15. GUITAR-knapp med indikator

  16. PLAY/CHARGE OUTPUT-port (endast DC-matning) (USB)

  17. AC-ingång

  18. AUDIO IN-jack (Φ 3,5 mm)

  19. OPTICAL IN-kontakt (optisk digital ljudinmatning)

  20. MIC-nivå (MIN/MAX)-ratt

    MIC1-jack (Φ 6,3 mm)

  21. MIC- och GUITAR-nivå (MIN/MAX)-ratt

    MIC2/GUITAR-jack (Φ 6,3 mm)

* Om du rör vid och håller kvar (uppspelning) på högtalaren i cirka 5 sekunder så börjar högtalaren att spela musikspåret som ligger lagrat för demonstrationssyften. För att inaktivera denna funktion, rör vid (uppspelning) på högtalaren en gång till.

OBS!

  • Porten, kontakten och jacken på högtalaren är inte utformade att vara vattenbeständiga. Använd inte högtalaren på platser där det är risk att vatten stänker på högtalaren. När du har använt klart högtalaren, se till att stänga locket ordentligt.
