各部件和控制器

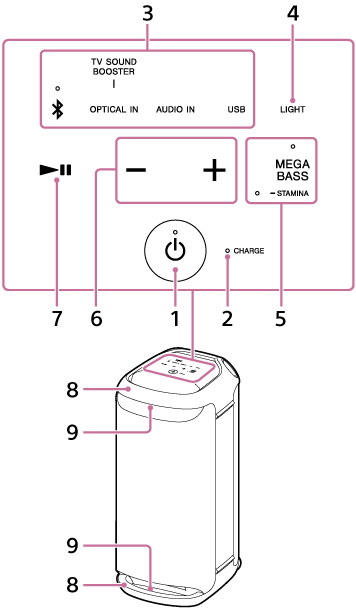

從正面觀看無線喇叭的示意圖：頂部表面具有包含觸控按鍵和電源按鈕的元件。元件的詳細位置如下：從頂部表面最上排的左側起，為標號3和4的元件。從頂部表面中間排的左側起，為標號7、6和5的元件。在頂部表面最下排的中間，為標號1的元件；其右側為標號2的元件。在正面表面的頂部和底部，為標號8和9元件。

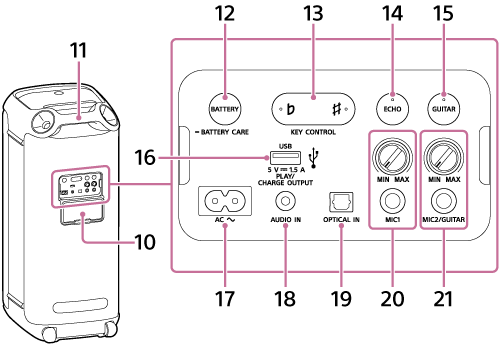

從背面觀看無線喇叭的示意圖：在背面表面的頂部，為標號11的元件。在背面表面的中間，為標號10的元件；其後方為包含按鈕和插孔的元件。標號10元件後方之元件的詳細位置如下：從最上排的左側起，為標號12、13、14和15的元件。從最下的左側起，為標號17、18、19、20和21的元件。標號16的元件位於標號18元件的上方。

  1. （電源）按鈕及指示燈

  2. CHARGE指示燈

  3. 直接功能鍵

    • （BLUETOOTH）及指示燈

    • OPTICAL IN

    • TV SOUND BOOSTER

    • AUDIO IN

    • USB

  4. LIGHT

  5. MEGA BASS及指示燈/STAMINA及指示燈

  6. –/+（音量）

  7. （播放）*

  8. 握把

  9. 燈光

  10. 保護蓋

  11. 背面握把

  12. BATTERY按鈕/BATTERY CARE按鈕

  13. KEY CONTROL （降號）按鈕及指示燈/（升號）按鈕及指示燈

  14. ECHO按鈕及指示燈

  15. GUITAR按鈕及指示燈

  16. PLAY/CHARGE OUTPUT（僅DC電源輸出）連接埠（USB）

  17. AC輸入插孔

  18. AUDIO IN插孔（Φ 3.5 mm）

  19. OPTICAL IN（光學數位音訊輸入）接頭

  20. MIC音量（MIN/MAX）旋鈕

    MIC1插孔（Φ 6.3 mm）

  21. MIC和GUITAR音量（MIN/MAX）旋鈕

    MIC2/GUITAR插孔（Φ 6.3 mm）

* 按住喇叭上的（播放）約5秒，可讓喇叭播放儲存的展示音樂曲目。若要停用此功能，請再次按下喇叭上的（播放）。

注意

  • 喇叭上的連接埠、接頭及插孔不具防水規格。請勿喇叭在可能遭水潑濺的地方使用喇叭。喇叭使用完畢後，務必關緊保護蓋。
