Деталі й елементи керування

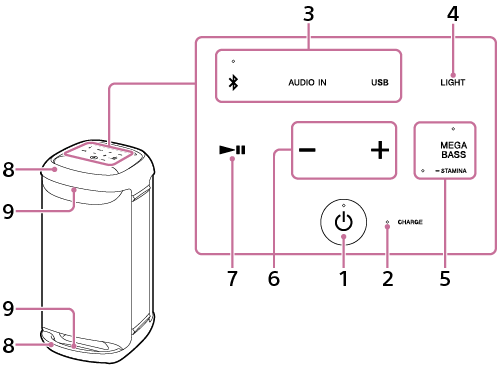

Малюнок бездротового динаміка, вигляд спереду: на верхній поверхні розташовані компоненти, зокрема сенсорні клавіші та кнопка живлення. Детальні положення компонентів: у верхньому ряду зліва направо на верхній поверхні розташовані компоненти, позначені номерами 3 і 4. У середньому ряду зліва направо на верхній поверхні розташовані компоненти, позначені номерами 7, 6 і 5. Посередині нижнього ряду на верхній поверхні розташований компонент, позначений номером 1; праворуч від нього розташований компонент, позначений номером 2. І вгорі, і внизу передньої поверхні розташовані компоненти, позначені номерами 8 і 9.

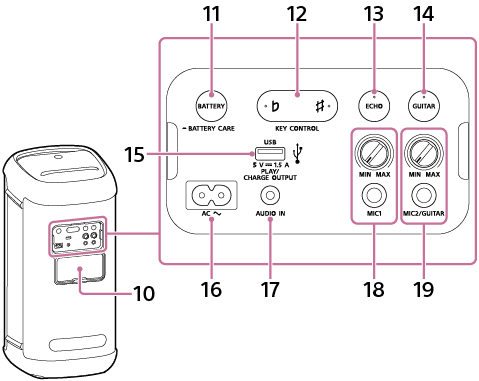

Малюнок бездротового динаміка, вигляд ззаду: посередині задньої поверхні розташований компонент, позначений номером 10; за ним розташовані компоненти, зокрема кнопки та гнізда. Детальні положення компонентів, розташованих за тим, який позначено номером 10: у верхньому ряду зліва направо розташовані компоненти, позначені номерами 11, 12, 13 і 14. У нижньому ряду зліва направо розташовані компоненти, позначені номерами 16, 17, 18 і 19. Компонент, позначений номером 15, розташований над позначеним номером 17.

  1. Кнопка (живлення) з індикатором

  2. Індикатор CHARGE

  3. Прямі функціональні клавіші

    • (BLUETOOTH) з індикатором

    • AUDIO IN

    • USB

  4. LIGHT

  5. MEGA BASS з індикатором/STAMINA з індикатором

  6. –/+ (гучність)

  7. (відтворення)*

  8. Ручки

  9. Підсвічування

  10. Кришка

  11. Кнопка BATTERY/кнопка BATTERY CARE

  12. Кнопка KEY CONTROL (бемоль) з індикатором/кнопка (діез) із індикатором

  13. Кнопка ECHO з індикатором

  14. Кнопка GUITAR з індикатором

  15. Порт PLAY/CHARGE OUTPUT (тільки з виходом живлення постійного струму) (USB)

  16. Вхідне гніздо AC

  17. Гніздо AUDIO IN (Φ 3,5 мм)

  18. Ручка регулювання рівня MIC (MIN/MAX)

    Гніздо MIC1 (Φ 6,3 мм)

  19. Ручка регулювання рівня MIC і GUITAR (MIN/MAX)

    Гніздо MIC2/GUITAR (Φ 6,3 мм)

* Якщо торкнутися й утримувати (відтворення) на динаміку протягом приблизно 5 секунд, динамік почне відтворювати музичну доріжку, збережену для демонстраційних цілей. Щоб вимкнути цю функцію, торкніться (відтворення) на динаміку ще раз.

Примітка

  • Порт і гнізда динаміка не є водонепроникними. Не використовуйте динамік у місцях, де на динамік можуть потрапити бризки води. Закінчивши використовувати динамік, обов’язково щільно закрийте кришку.
