Части и элементы управления

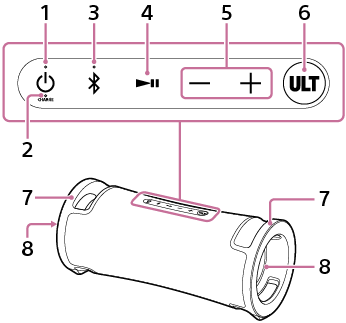

Рисунок беспроводного динамика, вид спереди. Компоненты 1, 2, 3, 4, 5 и 6 расположены на верхней панели. Компоненты 7 и 8 расположены на правой и левой сторонах динамика.

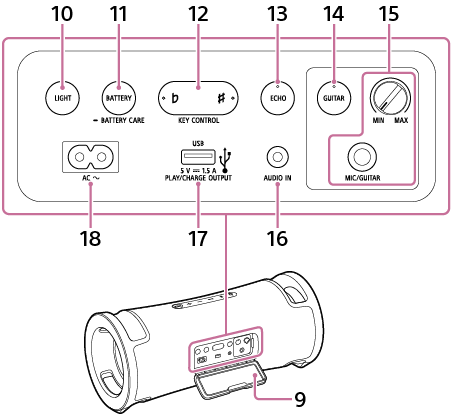

Рисунок беспроводного динамика, вид сзади. Компонент 9 расположен в середине задней панели, а под ним расположены компоненты, включая кнопки, гнезда и порт. Расположение компонентов указано ниже. В верхнем ряду слева расположены компоненты 10, 11, 12, 13 и 14. В нижнем ряду слева расположены компоненты 18, 17, 16. Компонент 15 расположен на правой стороне.

  1. Кнопка (питание) с индикатором

  2. Индикатор CHARGE

  3. Кнопка (BLUETOOTH) с индикатором

  4. Кнопка (воспроизведение)*1

  5. Кнопки –/+ (громкость)

  6. Кнопка ULT

  7. Ручки

  8. Подсветка

  9. Крышка

  10. Кнопка LIGHT

  11. Кнопка BATTERY/кнопка BATTERY CARE

  12. Кнопка KEY CONTROL (плоский) с индикатором/кнопка (резкий) с индикатором

  13. Кнопка ECHO с индикатором

  14. Кнопка GUITAR с индикатором

  15. Ручка регулировки уровня MIC и GUITAR (MIN/MAX)

    Гнездо MIC/GUITAR (Φ 6,3 мм)

  16. Гнездо AUDIO IN (Φ 3,5 мм)*2

  17. Порт PLAY/CHARGE OUTPUT (только с выходом питания постоянного тока) (USB)*3

  18. Гнездо ввода AC

*1 Нажав и удерживая кнопку (воспроизведение) в течение примерно 5 секунд, позвольте динамику воспроизводить музыкальную дорожку, сохраненную для демонстрации. Чтобы отключить данную функцию, нажмите кнопку (воспроизведение) еще раз.

*2 Подсоединение аудиокабеля отключает вывод звука с устройства BLUETOOTH.

*3 Подключение устройства USB отключает вывод звука с устройства BLUETOOTH и устройства, подключенного к гнезду AUDIO IN.

Примечание

  • Порт и гнезда на динамике не являются водонепроницаемыми и пыленепроницаемыми. Не используйте динамик в местах, где на динамик могут попасть брызги воды. По окончании использования динамика обязательно надежно закройте крышку.
