Деталі й елементи керування

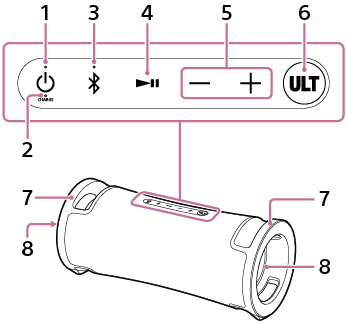

Ілюстрація бездротового динаміка, вид спереду. 1, 2, 3, 4, 5 і 6 розташовано на верхній поверхні. 7 і 8 розташовано як з правого, так і з лівого боків динаміка.

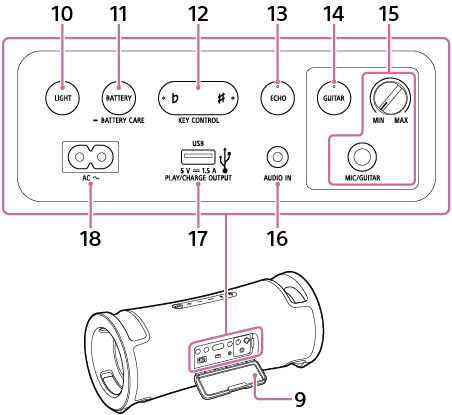

Ілюстрація бездротового динаміка, вид ззаду. 9 розташовано посередині задньої поверхні, а під нею — кнопки, гнізда і порт. Розташування компонентів таке: Верхній ряд, зліва направо: 10, 11, 12, 13 і 14. Нижній ряд, зліва направо 18, 17, 16. 15 розташовано в правому кінці.

  1. Кнопка (живлення) з індикатором

  2. Індикатор CHARGE

  3. Кнопка (BLUETOOTH) з індикатором

  4. Кнопка (відтворення)*1

  5. Кнопки –/+ (гучність)

  6. Кнопка ULT

  7. Ручки

  8. Підсвічування

  9. Кришка

  10. Кнопка LIGHT

  11. Кнопка BATTERY/кнопка BATTERY CARE

  12. Кнопка KEY CONTROL (бемоль) з індикатором/кнопка (діез) із індикатором

  13. Кнопка ECHO з індикатором

  14. Кнопка GUITAR з індикатором

  15. Ручка регулювання рівня MIC і GUITAR (MIN/MAX)

    Гніздо MIC/GUITAR (Φ 6,3 мм)

  16. Гніздо AUDIO IN (Φ 3,5 мм)*2

  17. Порт PLAY/CHARGE OUTPUT (тільки з виходом живлення постійного струму) (USB)*3

  18. Вхідне гніздо AC

*1 Якщо натиснути й утримувати кнопку (відтворення) протягом приблизно 5 секунд, динамік почне відтворювати музичну доріжку, збережену для демонстраційних цілей. Щоб вимкнути цю функцію, натисніть кнопку (відтворення) ще раз.

*2 Під’єднання аудіокабелю відключає виведення звуку з пристрою BLUETOOTH.

*3 Підключення пристрою USB відключає виведення звуку з пристрою BLUETOOTH та пристрою, підключеного до гнізда AUDIO IN.

Примітка

  • Порт і гнізда динаміка не є ні водонепроникними, ні пилонепроникними. Не використовуйте динамік у місцях, де на динамік можуть потрапити бризки води. Закінчивши використовувати динамік, обов’язково щільно закрийте кришку.
