Componenti e comandi

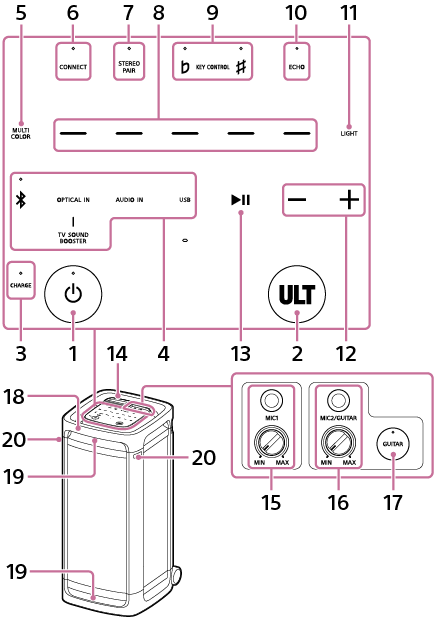

Illustrazione del diffusore visto dal lato anteriore. 14 è situato in alto a destra della superficie superiore e, quando è aperto, si trovano un tasto e delle prese. Da sinistra, sono presenti 15, 16 e 17. I tasti a sfioramento e i tasti si trovano sotto 14. Le posizioni dei componenti sono le seguenti. Nella riga superiore, da sinistra sono presenti 6, 7, 9 e 10. Nella seconda riga dall’alto, da sinistra, sono presenti 5, 8 e 11. Nella terza riga dall’alto, da sinistra, sono presenti 4, 13 e 12. Nella riga più bassa, 3 e 1 si trovano sulla sinistra e 2 sulla destra. Sulla parte superiore del diffusore si trova 18, mentre 19 è sia sulla parte superiore sia su quella inferiore del diffusore. 20 si trova su entrambi i lati, sinistro e destro, nella parte anteriore del diffusore.

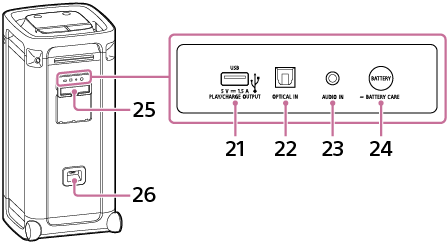

Illustrazione del diffusore visto dal lato posteriore. 25 è situato nella parte superiore della superficie posteriore e, quando è aperto, si trovano la porta, il connettore, la presa e il tasto. Da sinistra, sono presenti 21, 22, 23 e 24. 26 si trova sulla parte inferiore della superficie posteriore.

  1. Tasto (alimentazione) con indicatore

  2. Tasto ULT

  3. Indicatore CHARGE

  4. Tasti funzione diretti

    • (BLUETOOTH) con indicatore

    • OPTICAL IN

    • TV SOUND BOOSTER

    • AUDIO IN

    • USB

  5. MULTI COLOR

  6. CONNECT con indicatore

  7. STEREO PAIR con indicatore

  8. Selettori del colore di illuminazione (rosso/giallo/verde/blu/viola)

  9. KEY CONTROL (bemolle) con indicatore/(diesis) con indicatore

  10. ECHO con indicatore

  11. LIGHT

  12. –/+ (volume)

  13. (riproduzione)*

  14. Sportello

  15. Presa MIC1 (Φ 6,3 mm)

    Manopola livello MIC (MIN/MAX)

  16. Presa MIC2/GUITAR (Φ 6,3 mm)

    Manopola livello MIC e GUITAR (MIN/MAX)

  17. Tasto GUITAR con indicatore

  18. Maniglia

  19. Luci

  20. Porta-microfono

  21. Porta PLAY/CHARGE OUTPUT (solo uscita alimentazione CC) (USB)

  22. Connettore OPTICAL IN (ingresso audio digitale ottico)

  23. Presa AUDIO IN (Φ 3,5 mm)

  24. Tasto BATTERY/tasto BATTERY CARE

  25. Sportello

  26. Presa di ingresso AC

* Se si tocca e si tiene premuto(riproduzione) sul diffusore per circa 5 secondi, il diffusore riproduce il brano musicale memorizzato a scopo dimostrativo. Per disattivare questa funzionalità, toccare di nuovo(riproduzione) sul diffusore.

Nota

  • La porta, il connettore e le prese sul diffusore non sono stati progettati per essere impermeabili. Non usare il diffusore in luoghi in cui è esposto a spruzzi d’acqua. Quando si è terminato di usare il diffusore, accertarsi di chiudere saldamente gli sportelli.
