Части и бутони за управление

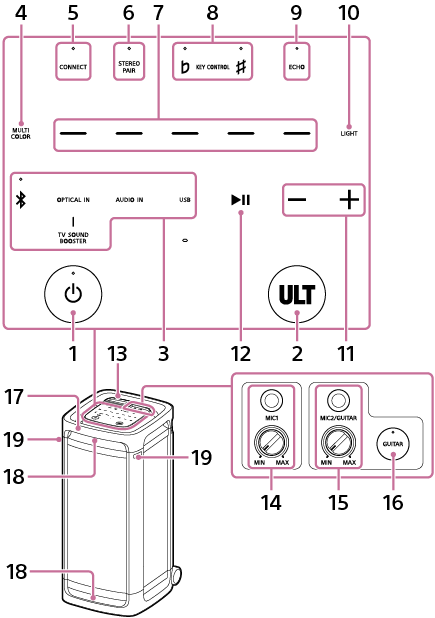

Илюстрация на тонколоната, гледана от предната й страна. 13 се намира в горната дясна част на горната повърхност, а когато е отворена, има бутон и жакове. Отляво има 14, 15 и 16. Сензорните бутони и бутоните се намират под 13. Местоположенията на компонентите са както следва. На горния ред отляво има 5, 6, 8 и 9. На втория ред отгоре вляво има 4, 7 и 10. На третия ред отгоре вляво има 3, 12, и 11. На най-долния ред, 1 е вляво, а 2 е вдясно. В горната част на тонколоната е 17, а 18 е и в горната, и в долната част на тонколоната. 19 е от лявата и от дясната страна в предната част на тонколоната.

Илюстрация на тонколоната, гледана от задната й страна. 23 се намира в горната част на задната повърхност, а когато се отвори, има порт, конектор и жак. Отляво има 20, 21 и 22. 24 е върху долната част на задната повърхност.

  1. Бутон (захранване) с индикатор

  2. Бутон ULT

  3. Директни функционални клавиши

    • (BLUETOOTH) с индикатор

    • OPTICAL IN

    • TV SOUND BOOSTER

    • AUDIO IN

    • USB

  4. MULTI COLOR

  5. CONNECT с индикатор

  6. STEREO PAIR с индикатор

  7. Селектори за цвят на осветлението (червено/жълто/зелено/синьо/лилаво)

  8. KEY CONTROL (бемол) с индикатор/(диез) с индикатор

  9. ECHO с индикатор

  10. LIGHT

  11. –/+ (сила на звука)

  12. (възпроизвеждане)*

  13. Капак

  14. Жак MIC1 (Φ 6,3 mm)

    Копче MIC ниво (MIN/MAX)

  15. Жак MIC2/GUITAR (Φ 6,3 mm)

    Копче MIC и GUITAR ниво (MIN/MAX)

  16. Бутон GUITAR с индикатор

  17. Ръкохватка

  18. Светлини

  19. Стойка за микрофон

  20. Порт PLAY/CHARGE OUTPUT (само за постоянен ток) (USB)

  21. Конектор OPTICAL IN (оптичен цифров аудио вход)

  22. Жак AUDIO IN (Φ 3,5 mm)

  23. Капак

  24. AC входен жак

* Ако докоснете и задържите(възпроизвеждане) на тонколоната за около 5 секунди, тя ще възпроизведе музикалния запис, съхраняван за демонстрационни цели. За да деактивирате тази функция, натиснете отново(възпроизвеждане) на тонколоната.

Забележка

  • Портът, конекторът и жаковете на тонколоната не са водоустойчиви. Не използвайте тонколоната на места, където има вероятност тя да бъде напръскана с вода. Когато приключите с използването на тонколоната, не забравяйте да затворите добре капаците.
