Součásti a řídicí prvky

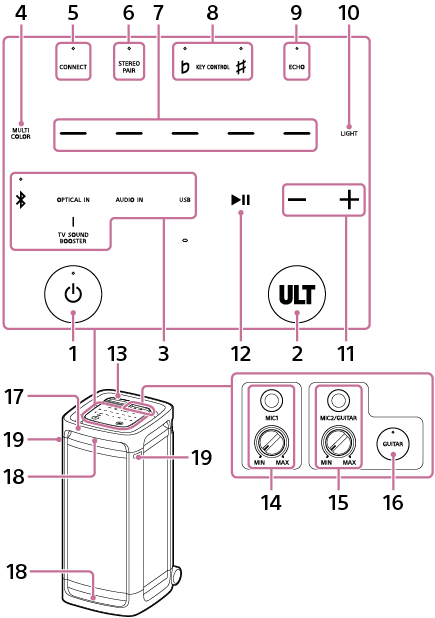

Obrázek reproduktoru při pohledu z přední strany. 13 je umístěno v pravém horním rohu horní plochy a při jeho otevření jsou k dispozici tlačítko a konektory. Zleva to jsou položky 14, 15 a 16. Dotyková tlačítka a tlačítka se nacházejí pod 13. Rozmístění jednotlivých součástí je následující. V horní řadě se zleva nacházejí 5, 6, 8 a 9. Ve druhé řadě shora se zleva nacházejí 4, 7 a 10. Ve třetí řadě shora se nacházejí zleva 3, 12 a 11. V nejnižší řadě je 1 vlevo a 2 vpravo. V horní části reproduktoru se nachází 17, zatímco 18 se nachází jak na horní, tak na dolní části reproduktoru. 19 je na levé i pravé straně přední plochy reproduktoru.

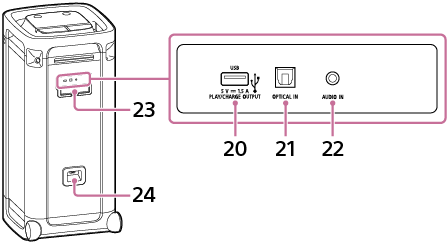

Obrázek reproduktoru při pohledu ze zadní strany. 23 je umístěno v horní části zadní plochy a při jeho otevření jsou k dispozici port a konektory. Zleva to jsou položky 20, 21 a 22. 24 se nachází ve spodní části zadní plochy.

  1. Tlačítko s indikátorem (napájení)

  2. Tlačítko ULT

  3. Přímá funkční tlačítka

    • (BLUETOOTH) s indikátorem

    • OPTICAL IN

    • TV SOUND BOOSTER

    • AUDIO IN

    • USB

  4. MULTI COLOR

  5. CONNECT s indikátorem

  6. STEREO PAIR s indikátorem

  7. Voliče barvy osvětlení (červená/žlutá/zelená/modrá/purpurová)

  8. KEY CONTROL (béčko) s indikátorem/(křížek) s indikátorem

  9. ECHO s indikátorem

  10. LIGHT

  11. –/+ (hlasitost)

  12. (přehrát)*

  13. Víčko

  14. Konektor MIC1 (⌀ 6,3 mm)

    Knoflík úrovně MIC (MIN/MAX)

  15. Konektor MIC2/GUITAR (⌀ 6,3 mm)

    Knoflík úrovně MIC a GUITAR (MIN/MAX)

  16. Tlačítko s indikátorem GUITAR

  17. Držadlo

  18. Světla

  19. Držáky mikrofonu

  20. Port PLAY/CHARGE OUTPUT (pouze výstup stejnosměrného napájení) (USB)

  21. Konektor OPTICAL IN (optický vstup digitálního zvuku)

  22. Konektor AUDIO IN (⌀ 3,5 mm)

  23. Víčko

  24. Vstupní konektor AC

* Stisknutím a podržením (přehrát) na reproduktoru přibl. 5 sekund dojde k přehrání hudební skladby uložené pro účely předvádění. Pro deaktivaci této funkce znovu klepněte na (přehrát) na reproduktoru.

Poznámka

  • Port a konektory na reproduktoru nejsou konstruovány na vodovzdornost. Nepoužívejte reproduktor na místech, kde by mohlo dojít k jeho postříkání vodou. Po skončení užívání reproduktoru nezapomeňte řádně zavřít víčka.
