Dele og knapper

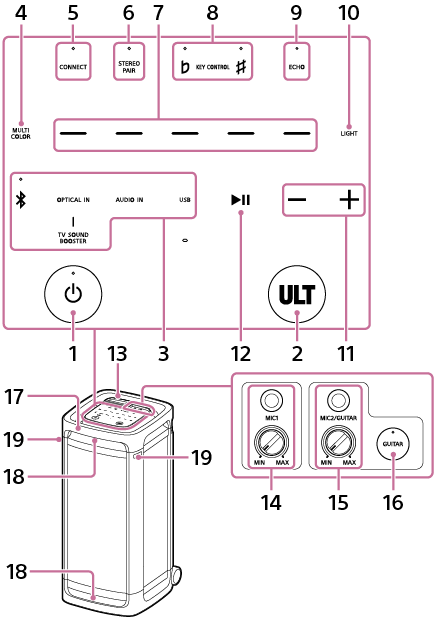

Illustration af højttaleren set forfra. 13 er placeret øverst til højre på øverste overflade, og når den åbnes, ses en knap og stik. Fra venstre ses 14, 15 og 16. Berøringstaster og knapper er placeret under 13. Komponenternes placering er som følger. Fra venstre i øverste række: 5, 6, 8 og 9. I anden række oppefra ses fra venstre: 4, 7 og 10. I tredje række oppefra ses fra venstre: 3, 12 og 11. I nederste række ses 1 til venstre og 2 til højre. På øverste del af højttaleren ses 17, og 18 ses både på den øverste og nederste del af højttaleren. 19 ses på både venstre og højre side foran på højttaleren.

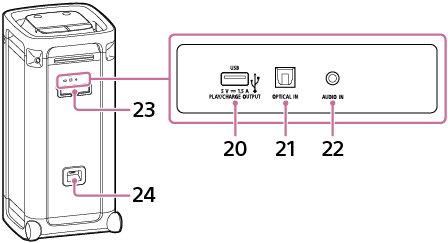

Illustration af højttaleren set bagfra. 23 er placeret på øverste del af bagerste overflade, og når den åbnes, ses port, stik og jackstik. Fra venstre ses 20, 21 og 22. 24 er på den nederste del af bagerste overflade.

  1. (strøm)-knap med indikator

  2. ULT-knap

  3. Direkte funktionstaster

    • (BLUETOOTH) med indikator

    • OPTICAL IN

    • TV SOUND BOOSTER

    • AUDIO IN

    • USB

  4. MULTI COLOR

  5. CONNECT med indikator

  6. STEREO PAIR med indikator

  7. Lysfarvevælgere (rød/gul/grøn/blå/lilla)

  8. KEY CONTROL (flad) med indikator/(skarp) med indikator

  9. ECHO med indikator

  10. LIGHT

  11. –/+ (lydstyrke)

  12. (afspil)*

  13. Hætte

  14. MIC1-stik (Φ 6,3 mm)

    MIC-niveau (MIN/MAX)-knap

  15. MIC2/GUITAR-stik (Φ 6,3 mm)

    MIC- og GUITAR-niveau (MIN/MAX)-knap

  16. GUITAR-knap med indikator

  17. Håndtag

  18. Lamper

  19. Mikrofonholderne

  20. PLAY/CHARGE OUTPUT (Kun jævnstrømsudgang)-port (USB)

  21. OPTICAL IN (optisk digital lydindgang)-stik

  22. AUDIO IN-stik (Φ 3,5 mm)

  23. Hætte

  24. AC-indgangsstik

* Berøres og holdes(afspil) på højttaleren i ca. 5 sekunder, får det højttaleren til at afspille det musikspor, som er gemt til demonstrationsformål. For at deaktivere denne funktion skal du trykke på(afspil) på højttaleren én gang til.

Bemærk!

  • Porten, stikket og jackstikkene på højttaleren er ikke designet til at være vandafvisende. Brug ikke højttaleren på steder, hvor højttaleren sandsynligvis får sprøjtet vand på sig. Når du er færdig med at anvende højttaleren, skal du sørge for at lukke hætterne ordentligt.
